2000 KVA 配电变压器-11/0.433 KV |马来西亚 2024

01 概述

1.1 项目简介

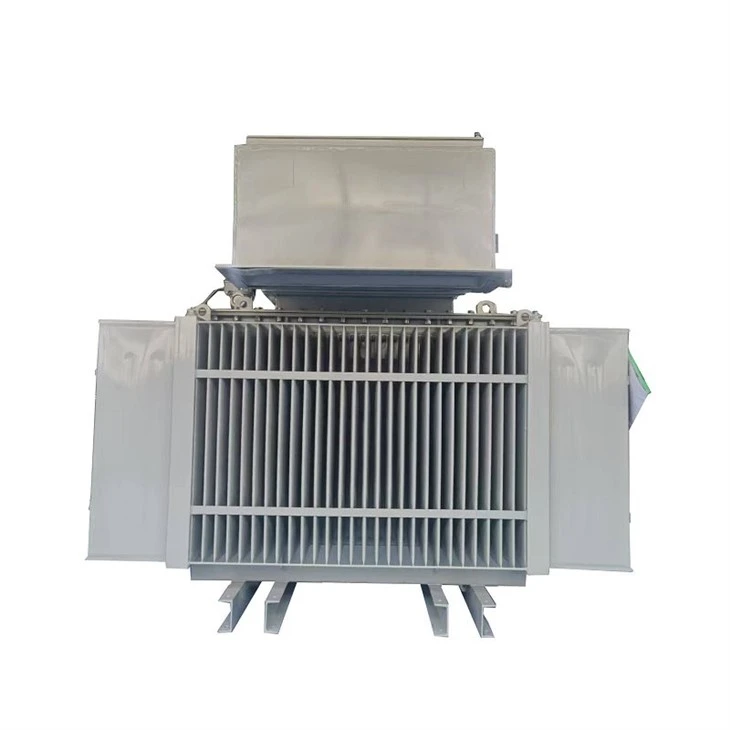

该配电变压器将于2024年交付美国，按照国际标准IEC 60076-1:2011设计。它是一款 2 MVA 液浸式变压器，高/低压额定值为 11 kV / 0.433 kV，采用 Dyn11 矢量组，可确保可靠的工业配电以及高低压侧之间正确的相移对准。

该变压器专为处理废油的再生油加工厂而设计。为泵、加热器、压缩机等连续工业设备提供稳定可靠的电源。 2MVA容量和NLTC±2×2.5%电压调节，即使在负载波动的情况下也能保证稳定的输出电压。

首先，配电变压器可以为单-相和三相-设备供电。 Dyn11 连接提供三相四-线输出。单相负载工作时不会造成电压不平衡。-三相机器有效地获得足够的电力。-

其次，工厂设置需要高电流容量和灵活的电缆连接。我们的设计包括能够容纳 16×1C 630 mm² XLPE/PVC 铜电缆的高压电缆盒和用于分支连接的低压铜母线，从而实现简单的安装和未来的扩展。

最后，工业运营需要高效冷却和低能量损失。变压器的 ONAN 冷却、铜绕组和液体绝缘确保在 -25 度至 40 度的环境温度范围内可靠运行。该变压器的空载损耗为1.94kW，负载损耗为18.3kW，阻抗为5%，实现了效率、安全性和热性能的平衡，适合连续工业运行。

1.2 技术规格

2000 kVA 配电变压器规格和数据表

1.3 图纸

2000 kVA 配电变压器尺寸和重量详细信息

02 制造

2.1 核心

铁芯叠片的厚度经过精心挑选，以平衡性能和成本，并采用阶梯式-搭接接头和斜接角来减少气隙和磁阻。晶粒-取向钢可排列磁域以实现低损耗，而精确的堆叠可确保机械稳定性和最小振动。该核心设计支持中、高-电压变压器可靠、高效的电力传输。

2.2 绕线

该配电变压器采用三相铜绕组，旨在实现可靠的能量传输和低电损耗。绕组经过精确布置和绝缘，可承受热应力和机械应力，支持在 -25 度至 40 度的环境温度范围内连续运行。线圈采用A级绝缘和Dyn11矢量组，确保工业配电应用中电压稳定、效率高、长期耐用。



2.3 坦克

套管位于水箱顶部，并覆盖有电缆盒以进行保护。该盒子可保护套管和开关免受损坏和雨淋。油箱密封并充满清洁的变压器油。油具有绝缘作用并带走热量。这种设计可确保变压器在工业使用中安全、可靠且持久-。



2.4 端子柜

配电变压器的高压侧和低压侧具有独立的电缆箱，套管从油箱延伸至电缆箱，方便电缆连接。高压盒可容纳最大 16 × 1C 630 mm² XLPE/PVC 铜电缆，而低压侧包括 4 个铜母线，用于将来的分支连接。-两个盒子都能确保安全、有序、可靠的配电。



2.5 最终组装

1、绕组装配：根据设计要求，将规定尺寸的绕组绕在变压器铁芯上，包括初级绕组和次级绕组。线圈之间放置绝缘层。

2、绝缘处理：绕组经过绝缘漆处理并烘烤，确保优良的绝缘性能。

3、其他部件安装：油温指示器（OTI）、泄压阀、瓦斯继电器、油位指示器、无载分接开关、电缆盒、接地端子等。

4、注油：向变压器油箱注入绝缘油，直至内部空间充满，油位达到要求标准。





03 测试

测试标准及例行测试

1.电压比的测量和相位位移的检查
2、绕组电阻的测量
3、铁芯或框架绝缘液浸式变压器的铁芯和框架绝缘检查
4、各绕组对地、绕组间直流绝缘电阻的测量
5. 施加电压测试（av）
6. 空载损耗和电流的测量
7、感应耐压试验（ivw）
8、短路-电路阻抗和负载损耗的测量
9. 液-浸入式变压器的压力泄漏测试（密封性测试）


04 包装及运输

4.1 包装

出厂测试后，排掉大部分油，干燥内部，并在微正压下充入干燥空气或氮气。安装压力表和安全阀以防止超压。

拆下散热器、储油柜、燃气继电器、油管；单独包装。用螺栓密封所有法兰，防止运输过程中泄漏。添加护角器（泡沫、塑料或纸板）并用保护膜包裹设备。

将变压器包装在钢-框架木箱中。如果需要，请安装震动监视器，并用叉车符号和-中心-重力指示器标记​​板条箱。用防潮防水布覆盖板条箱顶部。-



4.2 运输

检查变压器的尺寸和重量，并规划路线以避免高度、宽度和重量限制。使用具有足够容量的低-卡车或专用卡车。对齐重心并用适当的紧固件固定底座。使用吊索或链条穿过指定的孔，避免易碎部件。锁定内部组件并密封所有门。

运输过程中，速度应小于或等于60公里/小时，倾斜度应小于或等于15度。避免突然移动和振动。指派护送人员监控负载并在恶劣天气下停止。
提升时，保持钢丝绳角度小于或等于60度，必要时使用吊杆，直立提升，对于没有顶部吊耳的装置，使用底部提升杆。





05 站点及总结

这台 2 MVA 油-浸没式变压器于 2024 年交付美国。用于再生油加工厂。它为泵、加热器和其他设备提供稳定的动力。它具有铜绕组、ONAN 冷却和 Dyn11 连接。其工作损耗低、效率高、寿命长。它专为在工业工作中安全稳定地使用而设计。
