300 kVA 绿箱变压器-12/0.12*0.24 kV |牙买加 2024

01 概述

1.1 项目背景

300 kVA 垫式变压器于 2024 年交付美国。这台三相垫式变压器由牙买加客户 TAK 购买。值得注意的是，低压双电压是这款变压器的独特之处。变压器额定功率为300 kVA，采用ONAN冷却。初级电压为12GrdY/6.9kV，分接范围为±2*2.5%（NLTC），次级电压为0.24/0.12kV，它们形成YNd11矢量组，是环路馈电和无前端变压器。

盘装式变压器又称美式预制柜，是一种高度集成的配电单元，将高压开关设备、变压器和其他配电部件紧凑地组合在一起。-它们采用负荷开关和熔断器作为初级保护装置，具有设计紧凑、操作方便、安装灵活、维护成本低等特点。美式箱变由于占地面积小、适应性强，广泛应用于城市配电网建设、社区供电升级以及商业中心、住宅小区、临时用电工程等空间受限区域。

优点：尺寸紧凑，结构集成度高；全密封油箱、全绝缘设计，运行安全可靠；适用于环网和终端供电，操作方便，配电可靠；过载能力强，抗突然短路能力优良；优越的抗冲击性； -能源效率高，损耗低，达到或超过现代效率标准；电缆头能够处理 200A 负载电流，具有更长的机械和电气寿命。

1.2 技术规格

300 kVA 变压器规格类型和数据表

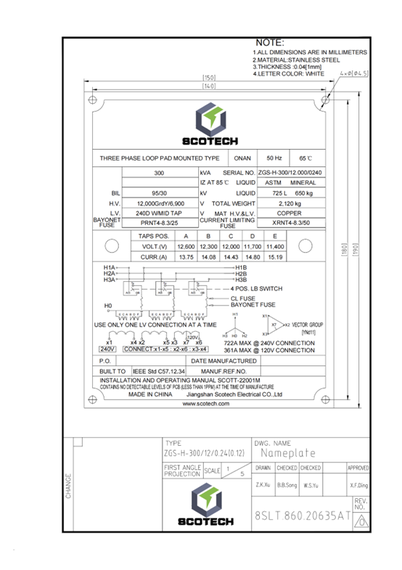

1.3 图纸

300 kVA 垫式变压器图纸和尺寸。

02 制造

2.1 核心

2.2 绕线

2.3 坦克

2.4 最终组装

03 测试

04 包装及运输

05 站点及总结

总之，三相-相垫-安装变压器是可靠、高效配电的重要解决方案。凭借其稳健的设计和先进的技术，它可以满足各种应用的现代电气基础设施的需求。我们的变压器经过量身定制，可提供最佳性能，同时优先考虑安全性和可持续性。通过选择我们的三相-相垫-安装变压器，您所投资的产品不仅可以提高您的电气系统的效率，而且还可以为更加绿色的未来做出贡献。与我们合作，体验无与伦比的品质和创新解决方案，满足您的配电需求。
