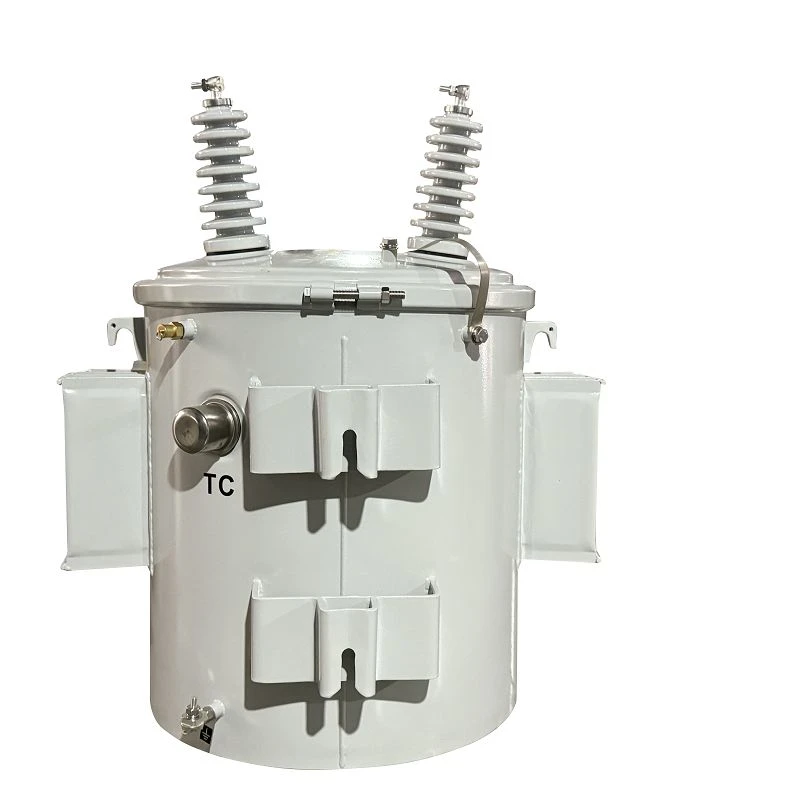

100KVA灯杆变压器-13.8/0.12*0.24KV|2025年

01 概述

1.1 项目描述

100 kVA 灯杆变压器适用于 13.8 kV 三相-架空配电系统，为更高-容量的负载（例如较密集的住宅区或小型商业设施）供电。它还符合 IEEE C57.12.20，具有采用矿物油绝缘的 ONAN 冷却以及高压-电压铜和低压-铝绕组。二次输出为120/240 V。空载损耗约为0.25 kW，负载损耗为0.897 kW，总损耗为1.147 kW，而效率保持在98%以上。

阻抗为2.86%，与标准配电变压器一致。该装置还配备了 NLTC 无-负载分接开关，其减极性和 Ii0 矢量组确保与同阶 50 kVA 变压器相位对齐。这两款变压器共同提供高效率、低损耗和出色的适应性，为北美配电网络提供安全可靠的电力。

1.2 技术规格

100kVA单相柱上变压器规格和数据表

1.3 图纸

100kVA单相盘式变压器图样及尺寸。

02 制造

2.1 核心

2.2 绕线

高压绕组采用同心层设计，采用高-纯度铜导体，采用搪瓷涂层绝缘，具有卓越的介电强度和高达 105 度的耐热性。低压绕组采用铝带，表面积大，冷却效果好，重负载条件下电气性能稳定。



2.3 坦克

该水箱由低碳钢制成，具有圆柱形主体和可拆卸的圆顶盖，并涂有 RAL7035 油漆。不允许检查或维修开口。两个厚度至少为 3.4 毫米的坚固安装支架焊接到油箱上。末端弯曲以确保正确贴合。所有焊缝必须均匀、光滑。它们不得有孔，焊接后应进行打磨。



2.4 最终组装

1、绕线组装：将高压/低压绕组滑到叠片铁芯上，确保正确对齐和绝缘完整性。
2. 电气连接：将绕组引线连接到分接开关、套管和其他部件，然后固定并绝缘接头。
3. 芯-卷材干燥：将组装好的有源部分（铁芯+绕组）放入干燥箱中进行真空加热，除去水分。
4、水箱安装：将干燥的活性部件吊入罐中，将其牢固定位，并确保与罐壁适当绝缘。
5. 附件安装：安装套管、泄压阀和其他附件，然后检查是否泄漏。
6、注油沉降：在检查油位和介电强度之前，真空-填充绝缘油、脱气并静置。





03 测试

测试标准及例行测试

IEEE C57.12.20-2017：500 kVA 及以下架空配电变压器的 IEEE 标准；高电压，34500V及以下；低电压，7970/13 800YV及以下
IEEE C57.12.90-2021：液浸式配电、电源和调节变压器的 IEEE 标准测试代码
CSA C802.1-13(R2022)：充液配电变压器的最低效率值


1. 电阻测量
2. 比率测试
3. 极性测试
4. 无负载损耗和无负载电流
5. 负载损耗和阻抗电压
6. 施加电压测试
7. 感应耐压测试
8. 绝缘电阻测量
9. 液浸变压器的压力泄漏测试
10. 油介电测试


04 包装及运输

05 站点及总结

100 kVA 单-相杆-安装变压器适用于北美架空配电网络。它为家庭和小型企业提供可靠的电力。它采用ONAN油冷却。绕组由优质铜和铝制成。-水箱坚固且密封，可长期使用。它有一个用于电压调节的空载分接开关。-变压器运行稳定、高效。 Scotech精心制作每台变压器。每个单元均符合国际标准。
