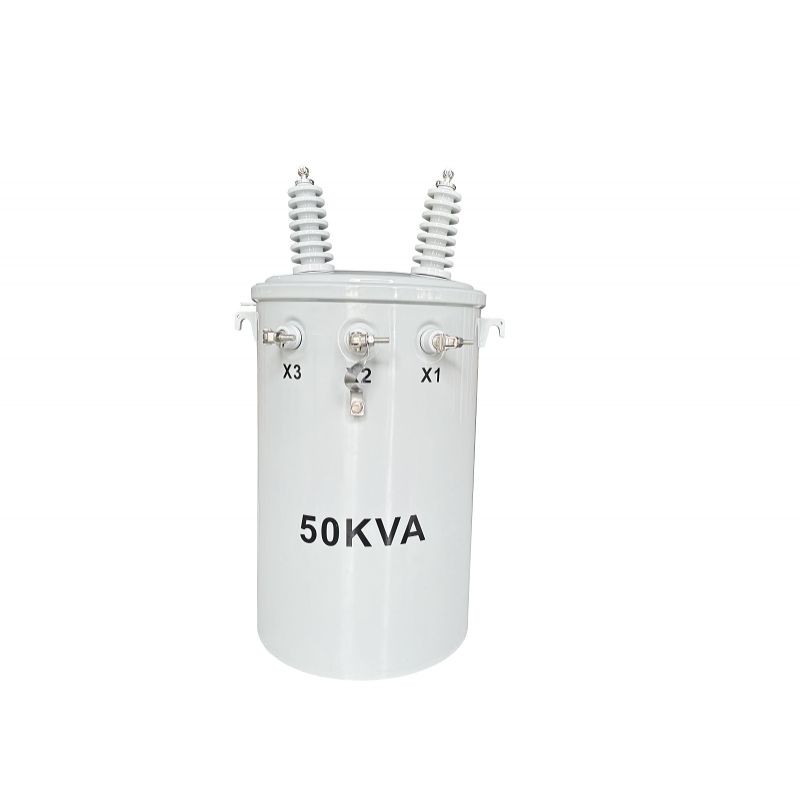

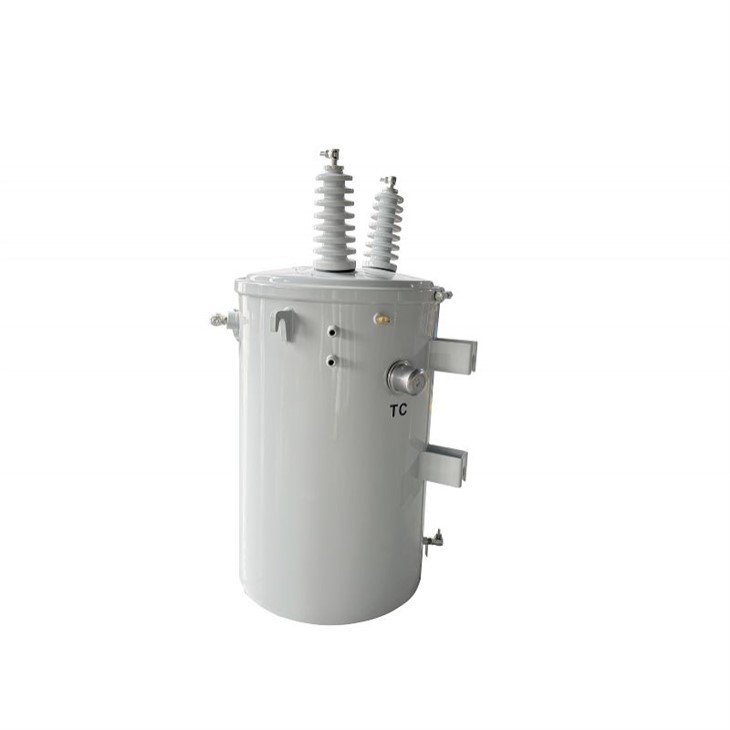

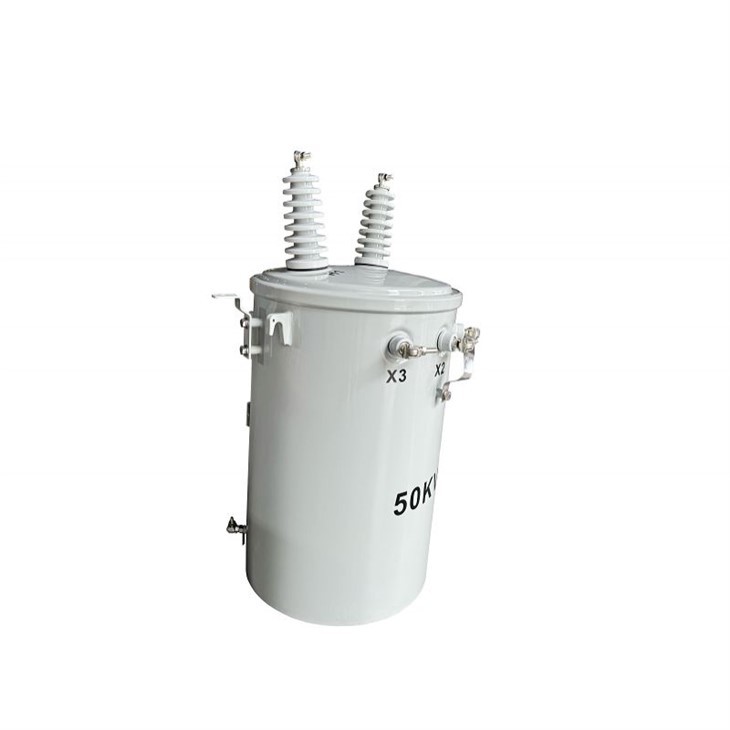

50 kVA 电线杆变压器 - 7.97/0.12/0.24 kV |加拿大 2024
容量：50kVA
电压：7.97/13.8Y-0.12(0.24)kV
特性：非晶磁芯
电线杆上可靠的变压器为现代社区提供高效稳定的能源
01 概述
1.1 项目描述
这款 50 kVA 单-相杆-安装配电变压器严格遵守 IEEE C57.12.20 标准。它广泛用于北美配电网络，通常安装在 13.8 kV 接地 Y 形系统中，其中变压器以 7.97 kV 电压连接相-到-中性点，并为住宅和轻型商业应用提供可靠的 120/240 V 分相输出。-。
变压器采用非晶金属铁芯，空载损耗大幅降低至0.043kW。-即使在轻负载下，它也能提供非常好的节能-性能。该变压器的额定阻抗为2.1%，具有良好的电压调节能力，并与±2×2.5%无-负载分接开关一起确保二次电压稳定在标称值的±5%以内。
其设计特点包括 ONAN 自然冷却、铝绕组和附加极性（矢量组 Ii6）。这些特点使得变压器结构紧凑。它对于杆-安装使用来说高效且可靠。该装置有一个避雷器凸台。这使得添加保护装置变得容易。
变压器损耗低。它的工作效率很高。它还可以很好地适应不同的需求。这使其成为现代配电系统的良好选择。
1.2 技术规格
50kVA 单相柱上变压器规格和数据表
|
交付至
加拿大
|
|
年
2024
|
|
类型
单相柱上变压器
|
|
标准
IEEE C57.12.20
|
|
额定功率
50kVA
|
|
频率
60赫兹
|
|
极性
添加剂
|
|
向量组
Ⅰi6
|
|
初级电压
7.97/13.8Y千伏
|
|
二次电压
120/240 V
|
|
绕线材质
铝
|
|
阻抗
2.1%
|
|
冷却方式
奥南
|
|
分接开关
国家自然科学中心
|
|
攻丝范围
±2X2.5%
|
|
无负载损失
0.043千瓦
|
|
关于负载损耗
0.5千瓦
|
|
配件
避雷器老板
|

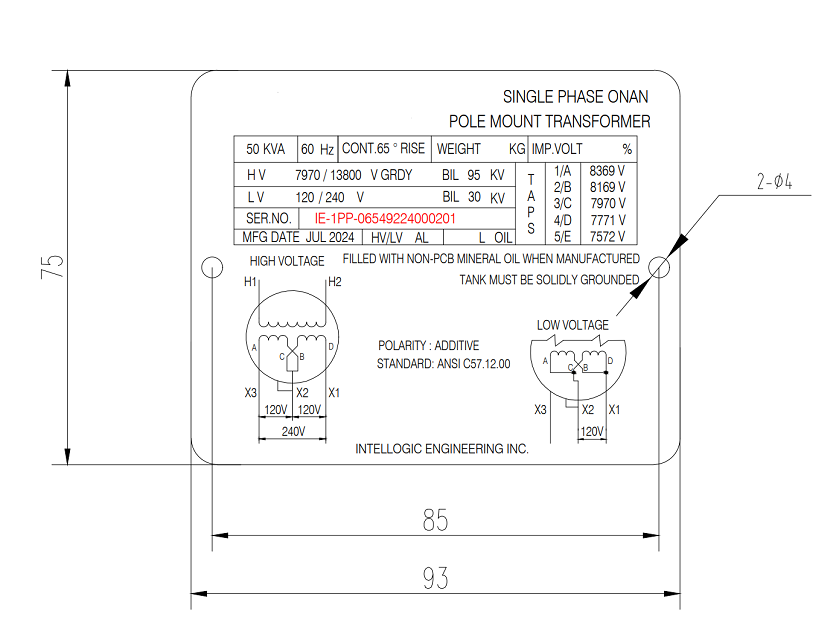

1.3 图纸
50kVA 单相柱上变压器尺寸和重量详细信息
 |
 |
02 制造
2.1 核心
杆上安装的变压器采用非晶金属芯，由铁、硼、硅、镍和碳的熔体制成。{0}}与传统的冷-轧硅钢相比，该磁芯具有各向同性，极薄（0.03毫米），并且具有高电阻率，显着降低了涡流损耗。它实现了极低的空载损耗 (0.043 kW) 和负载损耗 (0.5 kW)，提供高效率、简化的制造和环保的运行。-

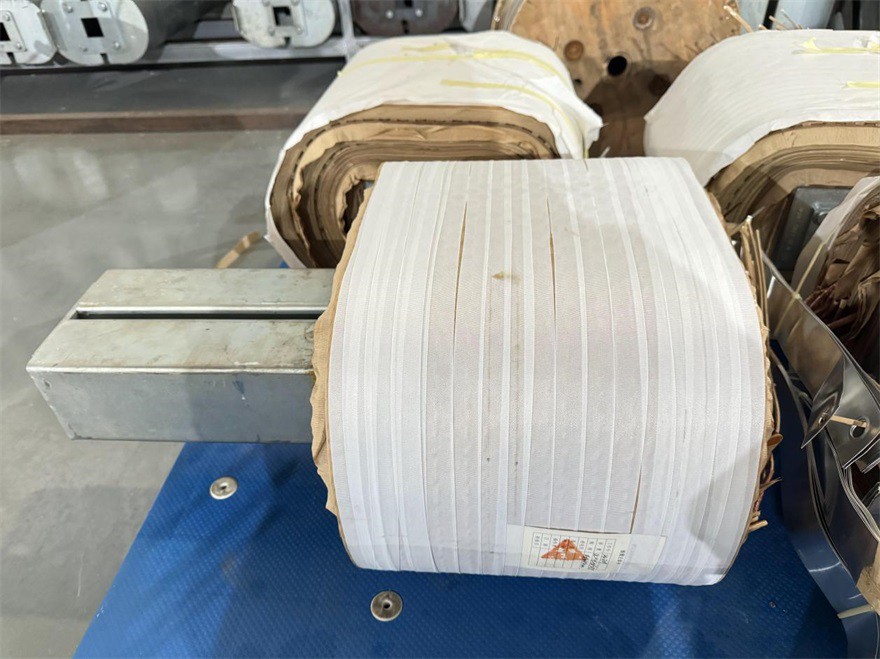

2.2 绕线
我们的单-相极-安装变压器采用低压-电压箔线圈和高压-电压线圈。选择铝制低压线圈的客户可以受益于减轻的重量和成本，同时保持与铜线圈相当的可靠性和使用寿命。高压-线圈确保绝缘和电压平衡。

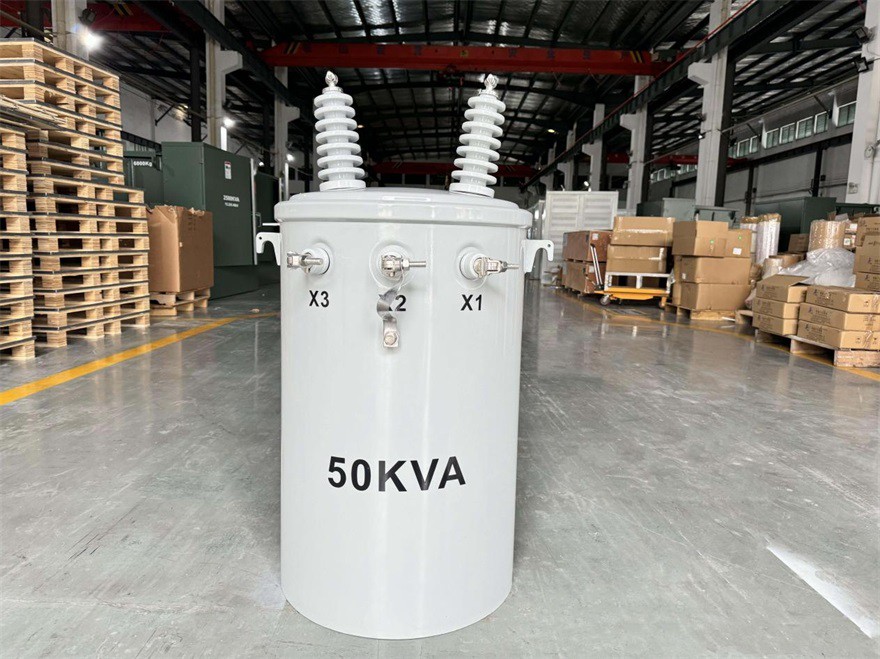

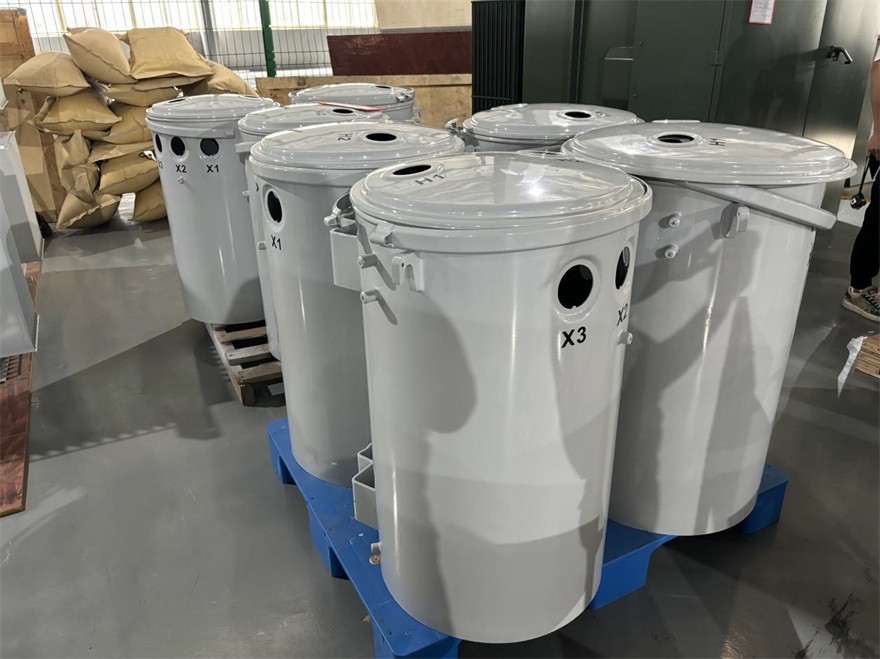

2.3 坦克
该单相圆柱形燃料箱由低碳钢制成，盖子和底部采用薄板拉拔工艺制成。-盖子上配备了两个高压套管，侧壁上配备了三个低压吊环螺栓套管，其全密封设计确保了卓越的防漏性和运行可靠性。

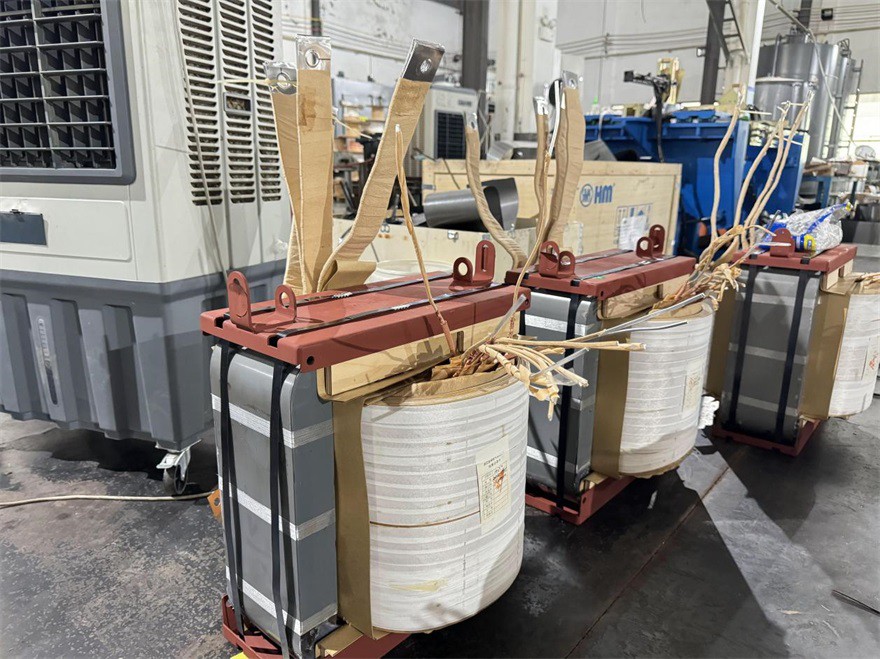

2.4 最终组装
如何安装线圈和绕线铁芯：首先，将第一个 C- 铁芯平放（开口朝上，呈“U”形）。取出线圈，将其中心孔完全套在磁芯的一根腿上，将其向下推到底。取出第二个 C- 核心，将其切口与第一个核心的切口精确对齐。轻轻地关闭它，直到两个部件完全配合。安装顶部和底部夹板，插入长螺钉。
03 测试
常规测试
1. 电阻测量
2. 比率测试
3. 相-关系测试
4. 无负载损耗和无负载电流
5. 负载损耗、阻抗电压和效率
6. 施加电压测试
7. 感应耐压测试
8. 液浸变压器的压力泄漏测试
9. 绝缘电阻测量
10. 油介电测试
11. 雷电冲击试验
测试结果
|
不。 |
测试项目 |
单元 |
接受值 |
测量值 |
结论 |
|
1 |
电阻测量 |
% |
/ |
/ |
经过 |
|
2 |
比率测试 |
% |
主分接电压比偏差：≤0.5% 连接符号：Ii6 |
0.02 |
经过 |
|
3 |
相-关系测试 |
/ |
添加剂 |
添加剂 |
经过 |
|
4 |
无-负载损耗和励磁电流
|
% 千瓦 |
温度：85度 I0 :: 提供测量值 P0：提供测量值 空载损耗容限为+10% |
1.11(100%) 2.16(105%) 0.045(100%) 0.061(105%) |
经过 |
|
5 |
负载损耗、阻抗电压和效率 |
% 千瓦 千瓦 |
温度：85度 Z%：测量值 Pk：测量值 Pt：测量值 阻抗容差为±10% 总负载损失的容差为+6% |
2.21 0.496 0.543 99.37 |
经过 |
|

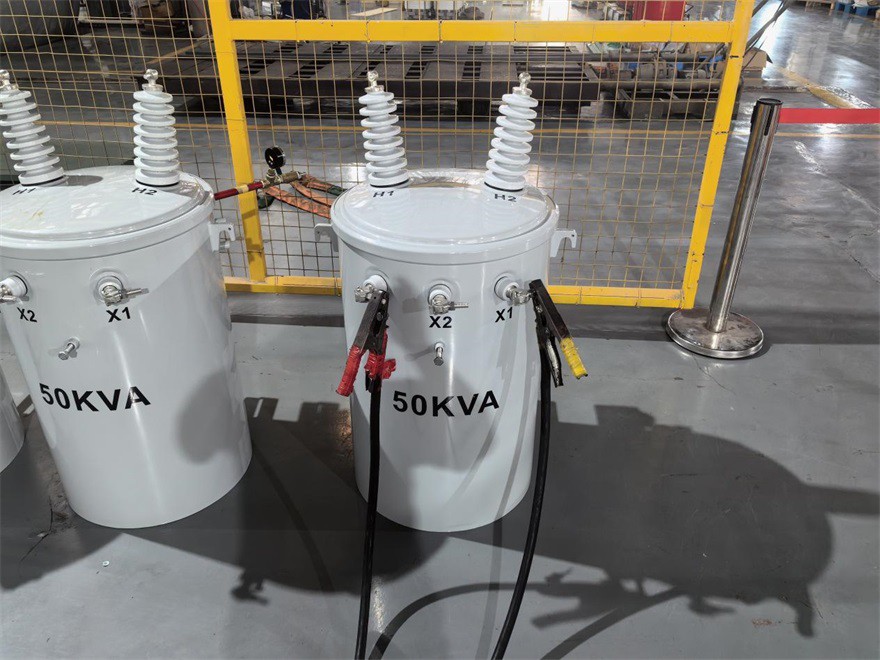

6 |
施加电压测试 |
电压 |
高压：34kV 60s 低压：10kV 60s |
没有发生测试电压崩溃 |
经过 |
|
7 |
感应耐压测试 |
电压 |
施加电压（KV）： 15.94 持续时间：40 频率（赫兹）：150 |
没有发生测试电压崩溃 |
经过 |
|

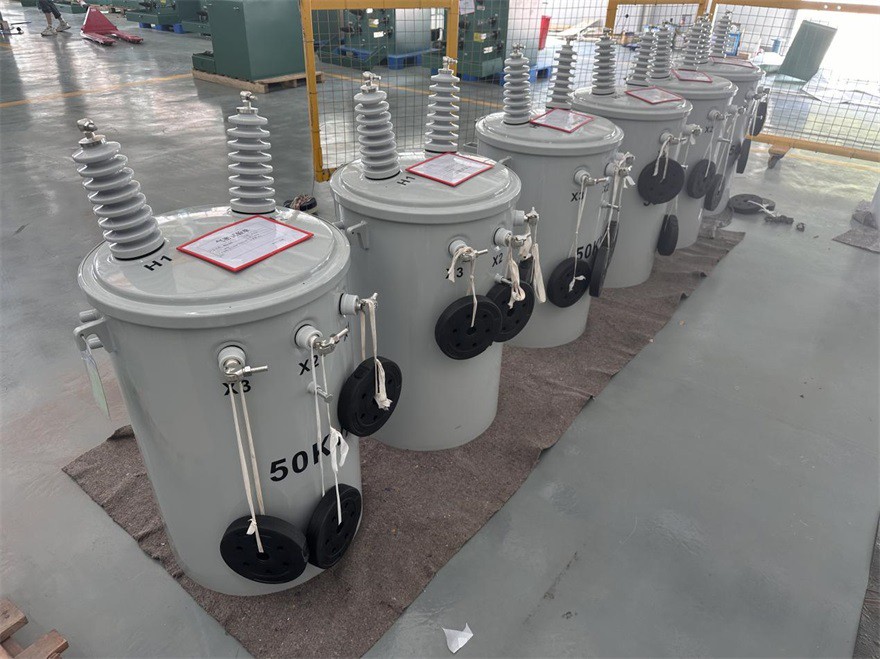

8 |
漏电测试 |
千帕 |
施加压力：20kPA 持续时间：12小时 |
无泄漏且无 损害 |
经过 |
|
9 |
绝缘电阻测量 |
GΩ |
高低压对地： |
120.0 |
/ |
|
HV-LV 接地 |
51.8 |
||||
|
LV-HV 接地 |
62.6 |
||||
|
10 |
油介电测试 |
电压 |
大于或等于45 |
55.48 |
经过 |
|
11 |
雷电冲击试验 |
电压 |
全波、半波 |
没有发生测试电压崩溃 |
经过 |
04 包装及运输
05 站点及总结
这款 50 kVA 单-相极-安装变压器于 2024 年为加拿大制造。它遵循 IEEE C57.12.20。它适用于 13.8 kV 接地 -Y 形系统，为家庭和小型企业提供 120/240 V 电压。
变压器具有非晶金属铁芯。它将空载损耗保持在 0.043 kW，负载损耗保持在 0.5 kW。-节约能源，运行效率高。铝绕组、ONAN 冷却和附加极性使装置紧凑、安全、可靠。避雷器凸台可轻松进行保护升级。
这款电线杆上的变压器结合了效率、可靠性和环保性能，使其成为现代配电网络的有力选择。-
Scotech 为全球客户生产优质变压器。我们的产品节能、减少损耗、提供稳定的电力。我们提供安全且经过验证的解决方案，帮助电网每天更好地工作。
Scotech - 可靠的变压器、高效的电力、更好的网络。
