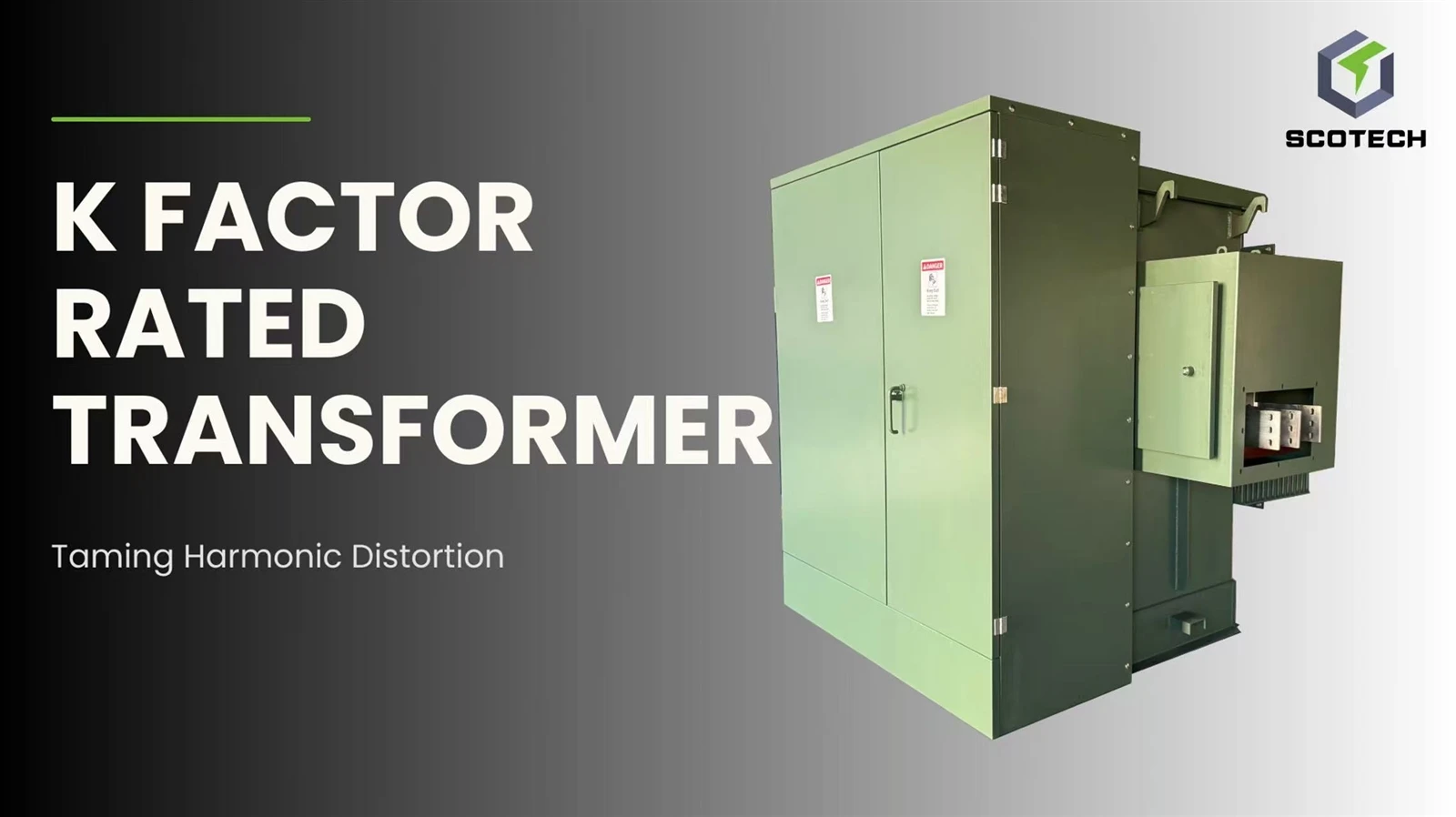

K-因子额定变压器的终极指南：抑制谐波失真
Sep 03, 2025
留言
在当今的现代电气环境中，我们的设施充满了非线性负载-线性负载-，从变频驱动器 (VFD) 和不间断电源 (UPS) 到计算机和 LED 照明。虽然这些设备提高了效率和控制能力，但它们给电力系统带来了重大挑战：谐波。这些谐波会对标准变压器造成严重压力并损坏，导致停机和昂贵的更换费用。这就是K-额定系数变压器作为一个关键的解决方案。本指南将深入探讨您需要了解的有关这些专用变压器的所有信息。
1. 了解 K- 因子额定变压器：定义和核心设计
A K-factor rated transformer is a specialized electrical transformer built to endure the additional heat and stress brought on by harmonic currents from non-linear loads. Unlike standard transformers, which are optimized for linear, 60 Hz sinusoidal loads, K-factor transformers are rated on a scale from 1 to 50. This K-value reflects the transformer's capacity to handle harmonic content without exceeding its maximum temperature rise limit.
使 K- 因子变压器区别于标准变压器的核心设计元素包括四项关键增强功能：
1.1 谐波弹性核心升级
标准变压器铁芯使用专为 60 Hz 运行而设计的硅钢片。相比之下，K-因子变压器采用高级-抗-电工硅钢具有优越的磁性能。这种材料可最大限度地减少由高频谐波电流-（例如 3 阶谐波为 180 Hz，5 阶谐波为 300 Hz）引起的磁芯损耗（磁滞和涡流损耗）。-此外，可以调整铁芯叠片的几何形状以减少磁通量畸变，磁通量畸变是导致过热的谐波的常见副产品。
1.2 针对谐波容限的绕组设计
谐波电流升压铜损变压器绕组中的（I²R 损耗），损耗随着电流的平方和谐波次数的平方而增长（根据 K- 因子公式）。为了解决这个问题：
- K-系数变压器经常使用多个小导体（而不是单个大导体）用于绕组。这种“绞合”设计可减少集肤效应-高频电流集中在导体表面-，从而降低电阻和发热。
- 绕组几何形状经过优化，可增加线圈之间的气隙。更大的空气空间可以增强散热，防止出现可能损坏绝缘并缩短变压器使用寿命的热点。
1.3 增强额定值的中性导体
非线性负载最关键的问题之一是-线性负载的累积三重谐波（第 3、第 6、第 9 等），它们在三相系统的中性线上相加。例如，如果每相承载 1A 的三-阶谐波电流，则中性线可承载高达 3A 的 180 Hz 电流-，远远超过标准中性线的处理能力。
为了解决这个问题，K-因子变压器符合UL 1561，其中要求中性导体/母线额定为变压器满-负载电流 (FLA) 的 200%。例如：
- 次级电压为 208V 的 75 kVA K- 系数变压器的 FLA 约为 360A。其中性棒必须在 720A 的电流下安全运行，且不会过度加热-是标准中性棒额定值的两倍。
1.4 静电屏蔽的集成
虽然不通用，但许多高-K-系数变压器（例如 K20 及以上）包含一个静电屏蔽初级和次级绕组之间。这种薄铜或铝屏蔽层可阻挡谐波电压瞬变并减少绕组之间的电容耦合。通过最大限度地减少电压失真，屏蔽层可以保护连接到变压器的敏感设备（例如计算机服务器和医疗设备），并进一步减少绕组上的应力。
2. 揭秘电力系统中的谐波：基础知识和起源
谐波是基频的整数倍（北美为 60 Hz，大多数其他地区为 50 Hz）会扭曲电压或电流的理想正弦波形。例如：
- 三阶-阶谐波=3×60 Hz=180 Hz
- 五阶-阶谐波=5×60 Hz=300 Hz
- 七阶-阶谐波=7×60 Hz=420 Hz
尽管电压和电流谐波都存在，电流谐波是变压器的首要问题，因为它们直接导致过度发热和机械振动。
2.1 谐波次数分类：它们对系统意味着什么
谐波次数根据其与基频和三相系统的关系进行分类：-
- 三倍和声（三次、六次、九次……）：由单-相非线性-线性负载（例如计算机和荧光灯）产生。在三相系统中，这些谐波是“同相”的，并在中性线上累积，产生危险的中性电流（如第 1.3 节所述）。
- 非-三重奇次谐波（第 5 次、第 7 次、第 11 次……）：常见于三相-相非线性-线性负载，例如 6-脉冲变速-速度驱动器。第 5 次谐波 (300 Hz) 是“负-序列”（与基波相反），而第 7 次谐波 (420 Hz) 是“正序列”（与基波对齐）。两者都会增加变压器的铜损和铁损。
- 偶次谐波（二次、四次、六次……）：在大多数系统中很少见，因为它们在平衡的三相负载中相互抵消。-它们可能出现在不平衡系统中，但通常不如奇次或三重谐波的影响大。
2.2 谐波来源：它们从何而来
谐波的产生方式为非线性负载--以短脉冲突发（而不是平滑的正弦流）吸取电流以节省能源的设备。常见来源包括：
- 电力电子：计算机和服务器中的电机、不间断电源 (UPS) 和开关模式电源 (SMPS) 的变-速驱动器 (VSD)。例如，6 脉冲 VSD（广泛用于工业电机）会产生 5 次和 7 次谐波。
- 灯光：LED 灯和荧光灯（尤其是带有电子镇流器的灯）。
- 工业设备：感应加热器、焊接机和电池充电器。
- 消费电子产品：电视、智能手机和厨房用具（例如带数字控制的微波炉）。
这些设备使用半导体（如二极管和晶体管）快速打开和关闭电源，产生脉冲电流，使波形失真并产生谐波。
3. 谐波对电力系统的影响：风险和后果
随着时间的推移，谐波电流和电压会降低电能质量并损坏设备。它们的影响范围从轻微的效率低下到灾难性的故障，其中变压器是最脆弱的组件之一。
3.1 电能质量下降：设备和运营问题
- 电压畸变：谐波电流会导致系统阻抗（例如电缆、变压器）上的压降，从而导致电压波形失真。这可能会导致：
依赖稳定电压的敏感设备（如数据中心和医疗设备）出现故障。
电压出现“缺口”（急剧下降）（参见原始技术论文中的图 2），这会扰乱电机驱动并可能触发断路器误跳闸。
- 增加能量损失：谐波会增加电缆和变压器的 I²R 损耗，浪费电力并增加公用事业成本。
- 电磁干扰（EMI）：高频谐波（例如 11 次、13 次）会干扰通信系统（例如无线电和以太网）并导致音频/视频设备产生噪音。{0}}
3.2 谐波如何危害变压器：主要风险
标准变压器并未设计用于处理谐波，从而导致以下问题：
- 过热：主要风险。谐波会增加铜损（来自高频电流）和磁芯损耗（来自磁通量畸变）。过多的热量会降低绝缘性能-温度每升高 10 度，绝缘寿命就会减半（根据阿伦尼乌斯定律）。
- 中性导体故障：三次谐波导致中性线电流尖峰，使标准中性线棒和连接器过热。这会熔化绝缘层，引起电弧，甚至引发火灾。
- 机械振动：谐波电流在变压器铁芯和绕组中产生振荡磁力。随着时间的推移，这种振动会使绕组松动、损坏绝缘并产生噪音（嗡嗡声）。
- 负载能力降低：为了避免过热，标准变压器在为非线性负载供电-线性负载-时必须“降额”（在低于其额定容量的情况下运行），通常降额 30–50%，这是低效且昂贵的。
4. 减轻电力系统谐波：有效策略
为了解决谐波-相关问题，根据问题的严重性和系统要求，使用三种主要策略：
4.1 采用 K- 系数额定变压器
对于具有非线性负载的系统来说，这是最简单、最常见的解决方案。- K-系数变压器旨在处理谐波电流而无需降额，从而消除了过热和中性点故障的风险。它们是大多数商业和工业应用（例如办公室、工厂、医院）的理想选择。
4.2 使用谐波抑制变压器 (HMT)
HMT 超越 K- 因子变压器减少谐波含量（而不是仅仅承受它）。他们使用专门的绕组配置（例如 zig-zag）来消除三重谐波并过滤其他阶次。 HMT 用于需要最小谐波失真的关键应用（例如数据中心和手术室）。然而，它们比 K- 因子变压器更复杂、更昂贵。
4.3 安装独立谐波滤波器
无源或有源滤波器与非线性负载并联，以吸收或消除谐波电流。-无源滤波器（电容器、电感器）针对特定的谐波次数（例如，5 次、7 次），而有源滤波器则使用电力电子设备来动态中和各种谐波。滤波器对于改造现有系统来说具有成本效益，但需要仔细调整尺寸以避免共振（一种可以放大谐波的现象）。-
5. 变压器降额解释：它是什么以及为什么重要
降额是有意在显着降低的负载（例如，铭牌容量的 50%）下使用标准变压器的做法，以防止其因谐波而过热。虽然这是一种常见的权宜之计，但它对资本、空间和能源的利用效率很低。 K-系数额定值提供了一种标准化方法来选择能够处理 100% 负载的变压器和谐波，消除猜测。
6. 解码 K- 因子：每个值代表什么
K-因子是一个数值指数（范围从 1 到 50），用于衡量变压器处理谐波电流的能力。它是根据谐波电流的幅度和次数计算的（公式见第 12 节）。每个 K- 值对应于特定的谐波条件和应用：
|
K-因子 |
典型应用 |
谐波活动 |
定价（相对于标准） |
|
K1 |
标准线性负载：无驱动器的电机、白炽灯、通用设备- |
几乎没有谐波（<15% of loads generate harmonics) |
标准 |
|
K4 |
工业负载：感应加热器、SCR 驱动器、小型交流电机驱动器 |
高达 50% 的负载产生谐波（主要是 5 次/7 次） |
标准+$ |
|
K13 |
商业/机构：学校、医院、办公楼（受控电子照明、HVAC 驱动器） |
50–100% 的负载产生谐波（三倍 + 5th/7th） |
标准+$$ |
|
K20 |
关键商业：数据中心、小型服务器机房、医疗成像设备 |
75–100% 的负载产生谐波（高三倍数含量） |
标准+$$$ |
|
K30–50 |
极端工业/关键：重型制造（例如钢厂）、手术室、大型数据中心 |
100% 的负载产生强烈的谐波（已知谐波特征） |
标准+$$$$ |
K=1：相当于标准变压器（仅适用于线性负载）。
K=4, 13：最常用于商业/工业用途（平衡成本和性能）。
K=50：保留用于最恶劣的谐波环境（例如，具有高-功率非线性-线性设备的铸造厂）。
7. 比较 K- 额定变压器和标准变压器：主要区别
K-级变压器和标准变压器之间的主要区别在于设计、性能和应用。以下是并排-并-比较：
|
特征 |
标准变压器（K-1） |
K-额定变压器 |
|
设计目的 |
纯正弦（线性）负载 |
带有谐波的非线性-负载 |
|
磁芯磁通密度 |
更高 |
降低（以避免饱和） |
|
绕组 |
更大、实心或更少的股线 |
更小的多股绞合导体 |
|
中性导体 |
相同尺寸或 1x 相导体 |
2x相导体尺寸 |
|
损失处理 |
谐波负载下过热 |
管理谐波涡流损耗 |
|
无 K- 系数 |
清楚地标有 K- 因子（例如 K-13） |
8. K-级变压器应用场景
K- 级变压器用于非线性负载占主导地位的任何- 线性负载。以下是最常见的应用领域，按 K- 因素组织：
K=4 个应用程序
- 轻工：配备感应加热器、单相 SCR 驱动器或小型交流电机的小型制造工厂。-
- 零售店：具有 LED 照明、POS 系统和制冷装置（带电子控制装置）的场所。
K=13 个应用程序
- 医院/诊所：具有电子医疗设备（例如 X- 射线、MRI 机器）、LED 照明和 HVAC 驱动器的区域。
- 学校/大学：配备计算机、投影仪和实验室设备（例如离心机）的教室。
- 办公楼：设有小隔间（电脑、打印机）、智能照明和变速 HVAC 风扇的楼层。-
K=20 个应用程序
- 数据中心（小-中）：服务器机架、UPS 系统和冷却装置（均为非线性）。-
- 医学影像中心：产生强烈三重谐波的高-功率设备（例如 CT 扫描仪）。
- 健身房/健身中心：跑步机、椭圆机和其他带电子控制的健身器材。
K=30–50 个应用程序
- 重工业：具有大型 VSD（6 脉冲或 12 脉冲）电机的钢厂、汽车厂和铸造厂。
- 大型数据中心：拥有数千台服务器和冗余 UPS 系统的超大规模设施。
- 关键医疗设施：手术室、ICU 病房和器官移植实验室（停机时间是灾难性的）。
9. 选择最合适的 K- 额定变压器：分步--步骤指南
选择正确的 K- 级变压器需要对您的电气系统进行系统评估。请按照下列步骤操作：
第 1 步：审核非线性负载-
识别系统中的所有非线性负载，包括其类型（例如计算机、VSD）、额定功率 (kVA) 和数量。-计算非线性负载的百分比-相对于总负载（例如，200 kVA 系统的 60% 是非线性的）。-
第 2 步：分析谐波活动
使用电能质量分析仪测量：
- 谐波电流的幅度（例如，五次谐波为基波的 20%）。
- 主要谐波阶次（例如，办公室为三重阶，工厂为五阶/七阶）。
该数据将帮助您将 K- 因子与谐波曲线相匹配。
第 3 步：参考 K- 因子指南
使用表 1（第 6 节）作为起点：
- 如果<15% of loads are non-linear: K=1 (standard transformer).
- 如果 15–50% 是非线性的：K=4.
- 如果 50–100% 是非线性的（商业）：K=13.
- 如果 75–100% 是非线性的（关键）：K=20+.
第 4 步：考虑未来的扩展
如果您计划添加非线性负载（例如，更多服务器、新机器），请将变压器尺寸增大 10-20%。-例如，如果您当前的负载需要 75 kVA K=13 变压器，请选择 100 kVA K=13 型号以适应增长。
第 5 步：验证是否符合标准
确保变压器符合 UL 1561（北美）、CSA C22.2 No. 47（加拿大）和 IEEE C57.110（全球）标准。这些标准保证变压器经过测试可以安全地处理谐波电流。
10. K-级变压器的优缺点
K-额定变压器专为-非线性负载场景而设计，但其价值取决于优势与限制的平衡。
10.1 主要优点
- 无需降额：与标准变压器（非线性负载损失 30-50% 的容量）不同，K- 额定型号以全额定容量运行（例如，100 kVA K=13 装置可处理 100 kVA 的非线性负载），从而避免了额外的设备成本。
- 使用寿命更长：高-级硅钢、绞合绕组和更大的气隙可减少谐波-引起的热量/振动，将使用寿命延长至 20-30 年（而类似条件下标准变压器的使用寿命为 . 10-15 年）。
- 增强安全性：UL 1561 规定的 200% 中性额定值可消除三重谐波电流带来的过热/火灾风险。
- 低维护成本：无需额外的调整（与滤波器不同）或调整，简化了与现有系统的集成。
10.2 主要缺点
- 前期成本较高：K- 级型号的成本比标准变压器高 10–15% (K=4) 到 50% 以上 (K=50)，这可能不适合低非线性负载场景。-
- 无谐波减少：它们只能承受谐波，不能修复电能质量-敏感设备（例如医疗监视器）仍然需要滤波器或 HMT。
- 规模过大的风险-：选择比所需更高的 K- 系数（例如，20%- 非线性负载的 K=20）会增加无-负载损耗并浪费金钱。
11.如何计算K-因子
K-系数衡量变压器处理谐波损耗的能力，通过 UL 1561/IEEE C57.110 的标准公式计算。
核心公式
K：K-因子 (1–50)
h：谐波次数（1=基波、3=3次谐波等）
：谐波电流（每单位，相对于额定负载电流）
n：最高谐波次数（通常小于或等于 50，因为高次谐波可以忽略不计）
12. 如何计算总谐波失真（THD）
THD 量化了与纯正弦波的波形偏差（以百分比表示），这对于评估电能质量至关重要。
12.1 核心公式（电流THD）
：基波电流；
：2次/3次谐波电流等
12.2 THD 解释与 K- 因子
总谐波失真基准: <5% (excellent), 5–10% (acceptable), 10–25% (moderate), >25%（严重，需要缓解）。
主要区别：THD 测量波形失真（齿轮的电能质量），而 K- 因子测量谐波对变压器损耗（安全/容量）的影响。
