气体-绝缘变电站 (GIS)：适合现代电网的紧凑且可靠的电力解决方案

Oct 24, 2025

留言

随着电力需求的不断增长和城市建设的紧凑化，传统空气-绝缘变电站（AIS）有限的占地面积已成为电网发展的瓶颈。 GIS（气体-变电站）因其紧凑、可靠的设计而备受关注：它们将高压设备封装在充满SF6绝缘气体的金属外壳内，显着减小了尺寸并显着提高了系统可靠性。

GIS 是一个全封闭的变电站。断路器、隔离开关、母线等主要设备均位于密封金属柜内。

SF6 气体作为绝缘体非常有效，可以阻止电弧。它在阻止电弧方面比空气好大约 100 倍。这使得带电部件可以紧密放置在一起，从而使变电站非常小。密封的机柜还可以保护设备免受雨水、灰尘和腐蚀性物质的影响。 GIS 可以在沿海地区或污染工业区等恶劣的地方正常工作。

GIS的核心是充满SF6绝缘气体的密封环境。 SF6 气体起到绝缘体的作用。它可以阻止电流在带电部件之间跳跃。当发生故障时，GIS 中的断路器会切断电流。这会产生高温电弧。- SF6 气体快速冷却并熄灭电弧。它可以保证系统的安全。

GIS有传感器和保护装置。他们始终检查气压、温度和其他重要信号。如果出现问题，则会向操作员发出警报。这有助于系统保持安全运行。

GIS 主要由金属外壳、母线和各种高压开关设备组成。{0}}

金属外壳密封并保护整个系统。

母线（导电棒）在 SF6 气体内传输高压电流。-

主线路上的断路器是核心保护装置，可快速分断故障电流。

隔离开关在维护期间将设备与电网隔离。

接地开关在维护期间提供安全接地。

GIS还配备电流互感器(CT) 和电压互感器 (VT) 为继电保护和自动化系统提供测量数据。

它通过套管连接到外部电网。

监控系统实时监控气体压力、电气参数等参数，发现异常情况及时报警并采取措施，确保系统安全运行。

很简单，GIS 的最大优势之一就是它的规模。所有-每个高-电压部件-都密封在金属柜内。这意味着整个装置所占用的空间远小于露天变电站。-对于拥挤的城市街区或每一点建筑面积都很重要的室内场所来说，这是一个真正的胜利。

但紧凑性并不是 GIS 的唯一优点。密封设计可防止雨水、灰尘和污染物进入-这些经常在传统变电站中造成故障的物质。因此，绝缘故障很少见，停电的情况也很少发生。安全性也得到了提升：操作员永远不会接触带电部件，因此触电的风险要低得多。

维护？出奇的简单。与需要定期清洁和检查的 AIS 不同，GIS 可以运行数年，几乎没有任何问题。工厂-制造的装置已准备就绪-易于连接、快速测试和快速通电。安装过程顺利进行，无需在现场进行无休止的调整。

如果您对这两个系统如何叠加感到好奇，请查看我们的AIS与GIS的比较-它分解了他们的结构、性能以及每个人的闪光点。

尽管 GIS 技术具有明显的优势，但它仍然面临一些真正的挑战。

主要问题之一是成本。由于它使用厚金属外壳并需要高精度制造，因此 GIS 装置的成本仅为类似 AIS 设置的一半。-较高的价格往往会让买家权衡长期-可靠性与短期-预算。

另一个问题是环境方面。绝缘气体 SF₆ 使 GIS 如此紧凑和可靠，但也具有非常高的全球变暖潜力。尽管现代系统是为了防止泄漏而建造的，但气体在其整个生命周期中-在安装、维护和回收过程中必须小心处理。

为了解决这个问题，制造商和公用事业公司现在正在测试新的“生态-友好”气体，这些气体可以替代或减少 SF₆ 的使用。其中一些替代品，例如 g³ 和其他低-GWP 混合物，有望保持相同的电气性能，同时将环境影响减少 99% 以上。这些发展表明 GIS 并不是一个封闭的章节 -，它继续向更清洁和更可持续的技术发展。

g³ 和 Novec 等新型绝缘介质已在 GIS 中使用，显着减少了其温室气体排放潜力，并为可持续发展提供了新途径。另一个挑战是维护复杂性高：如果发生内部故障，修复需要专门的工具和气体回收设备，可能导致维护时间过长。最后，由于GIS结构紧凑，高度依赖空间布局，使得大规模的-扩建或改造变得更加复杂。

GIS 在许多受限和专业环境中表现出色。

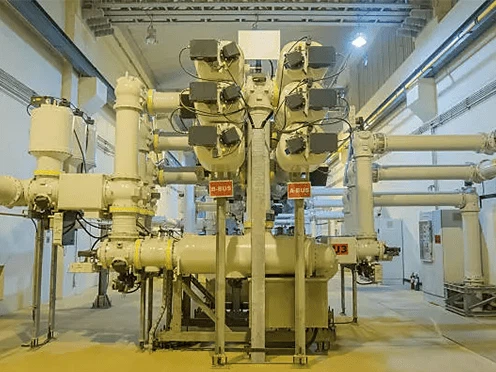

在土地-有限的城市地区或室内建筑中，GIS 可以最大限度地提高空间利用率。

其高稳定性非常适合对供电可靠性至关重要的工业园区和数据中心。

在空间-受限的海上风电场或平台中，GIS 可以执行完整的电力转换功能并抵抗海洋腐蚀。

在山区和极端环境中，GIS 更易于运输和安装，不易受到恶劣天气的影响。

位于峡谷、山区环境的项目，如水电站，可将GIS安装在室内或隧道内，以保护设备免受室外湿气、冰雪的影响
