Kirk Key Interlock 概述

Kirk Key 联锁装置是专门的机械安全装置，旨在通过强制顺序操作程序减轻变压器系统中的电气危险。与基本的挂锁或电子防护装置不同，这些“受困-钥匙”联锁装置利用物理钥匙捕获和释放机制来防止未经授权访问带电组件、开关设备意外误操作和电弧闪光事件。它们对于遵守 NFPA 70E 和 OSHA 电气安全法规等标准至关重要。本扩展指南探讨了其技术细节、实际应用工作流程和可行的最佳实践，特别关注变压器部署。-



1.2 需要注意的关键限制

重要的是，柯克基隔离联锁并非设计用于一般危险区域的访问控制（例如，靠近变压器的化学品储存区）。它们的唯一目的是与断电协议一起调节电气开关设备和变压器柜的访问。-















Kirk Key 变压器互锁装置由四个-不可协商的组件组成，每个组件的规格均针对电气安全性和耐用性进行了优化。以下是详细的细分，包括影响变压器集成的技术细微差别：

成分	SD系列详情	高清系列详情	Transformer-特定角色
外壳和气缸	黄铜（在温和环境下-耐腐蚀）；平面/面-安装设计。	304/316 不锈钢（耐盐、防潮、耐高温）；相同的安装样式。	包含内部机制；通过 0.4062 英寸（10.32 毫米）安装孔连接到开关设备/变压器柜。
锁紧螺栓	5/8" 直径不锈钢；固定 3/4" 行程；长度 0"–7"（可定制）。	相同的螺栓尺寸/行程；长度 0"–7"；更高的拉伸强度，适合恶劣的使用。	物理阻挡开关/柜门；必须与变压器开关手柄对齐（标准机柜通常为 1–1.5 英寸突出）。
钥匙	镍-银； 7-销形制栓（防撬设计）；包含在每个气缸中。	不锈钢;定位销（防篡改-）；单独出售。	强制顺序操作； 7 针/销钉设计可防止未经授权的钥匙复制。
安装规定	表面-安装； 2 个孔（直径 0.4062 英寸），用于 1–4 个气缸。	相同的底座安装方式； 5+ 气缸增加了端部-安装孔（距离每端 7/8 英寸）。	确保与变压器组件（例如，LBS 手柄、柜锁）互锁对齐。对于 5+ 个气缸，每个额外气缸的总长度为=9.5" (24.13cm) + 1.5" (38.1mm)。

3.1 关键技术评级

• 温度范围：SD 系列（-65 华氏度至 +250 华氏度/-54 华氏度至 +121 华氏度）适用于室内变压器； HD 系列（-65 华氏度至 +700 华氏度/-54 华氏度至 +371 华氏度）适用于室外/工业设备。
• 重量：1.83 磅（SD 系列，1- 缸）与 . 1.58 磅（HD 系列，1 缸）相比，对于安装在轻型变压器柜上至关重要。
• 螺栓投影：两个系列的最大尺寸为 7 英寸；变压器的常见选择：薄型机柜为 1 英寸（25.4 毫米），标准落地式外壳为 1.5 英寸（38.1 毫米）。







正确安装是 Kirk Key 可靠性的基础-只有有能力、合格的人员（经过电气安全培训并熟悉变压器系统）应执行这项工作。下面是变压器-具体的详细安装过程：



4.1-安装前准备

(1) 验证兼容性:

• 确认变压器/开关设备制造商提供了 Kirk Key 联锁装置的安装规定。
• 检查联锁系列（SD/HD）是否与环境相匹配（例如沿海地区户外变压器的HD）。
• 收集工具：钻头（用于定制安装孔，如果需要）、扭矩扳手（用于固定 0.4062 英寸螺栓）和联锁装置的技术图纸。

(2) 密钥管理准备:

• 对于 SD 系列：从每个锁芯（设备随附）中取出钥匙并贴上标签（例如，“LBS 钥匙 A-1”、“柜子钥匙 A-1”）以避免混淆。
• 对于 HD 系列：确保单独订购的密钥位于-现场；销毁多余的钥匙（Kirk 对下落不明的钥匙造成的安全风险不承担任何责任）。



4.2 步骤 1：在开关设备上安装联锁装置（上游 LBS）

• 对齐联锁：定位联锁装置，以便锁紧螺栓在伸出时能够物理阻止 LBS 手柄移动到“关闭”位置。使用联锁模板标记安装孔位置。
• 确保联锁安全：钻 0.4062 英寸（10.32 毫米）孔（如果不存在预-钻孔装置）并使用耐腐蚀-螺栓紧固联锁（对于黄铜/钢，扭矩为 15–20 英尺-磅）。
• 测试螺栓行程：手动伸出/缩回螺栓以确认其与 LBS 手柄对齐-不应有间隙（伸出时螺栓必须完全接触手柄）。



4.3 步骤 2：在变压器柜上安装联锁装置

• 安全立场：将联锁装置安装在柜门或框架上，以便螺栓伸出时阻止柜门打开。确保螺栓与机柜的刚性部分（例如闩锁板）对齐，以避免弯曲。
• 安全和测试：按照步骤 1 紧固联锁装置。关闭机柜并伸出螺栓-验证门无法打开；缩回门闩并确认门可以自由打开。



4.4 步骤 3：系统-级顺序测试

这是最关键的步骤-测试整个工作流程以确保没有安全漏洞：

• 给变压器通电并确认 LBS 联锁锁住了钥匙，并且柜子联锁锁住了门。
• -断开 LBS 的电源，转动钥匙将其释放，然后用它解锁柜子（钥匙应卡在柜子联锁装置中）。
• 关闭柜子，取出钥匙，然后用它为 LBS 重新供电。-
• 对于多-锁芯联锁：使用所有必需的钥匙进行测试，以确认在所有钥匙都插入之前没有钥匙被释放。



4.5 要避免的常见安装错误

• 未对准的螺栓：未完全接触开关手柄/机柜闩锁的螺栓可能无法阻止不安全的操作-如果需要调整对齐，请使用垫片。
• 过度拧紧螺栓-：过度-拧紧可能会导致黄铜 SD 系列外壳变形-，请坚持使用 15–20 ft-lb 扭矩范围。
• 忽略按键标签：未标记的钥匙会导致序列错误（例如，对柜子使用错误的钥匙）-使用永久标签。







Kirk Key 联锁装置需要最少的维护，但需要定期维护以避免干扰或故障-，这对于变压器的安全至关重要。以下是时间表和可操作的步骤：

5.1 维护计划（变压器-特定）

维护任务	频率	SD系列注释	HD系列笔记（户外/工业）
目视检查	每周（变压器检查期间）	检查黄铜是否腐蚀、螺栓松动或钥匙损坏。	检查不锈钢是否生锈、气缸内是否有碎屑或螺栓是否弯曲。
干石墨润滑	每 6 个月一次（室内）； 3个月（户外）	润滑钥匙和气缸。	润滑内转动轴（位于气缸后面）。
防护罩检查	每月	可选（室内）；如果使用的话，检查是否有裂纹。	强制的;检查是否有水侵入或损坏。
全序列测试	每年一次（变压器维护期间）	测试钥匙卡住/释放和螺栓行程。	与SD相同；添加螺栓腐蚀检查。



5.2 润滑详细说明

为什么选择石墨？：切勿使用油或油脂-它们会吸引污垢和灰尘，随着时间的推移会堵塞气缸。干粉石墨（Kirk 的 GL-1 套件）具有导电性，不会降低机械部件的性能。

SD系列润滑:

• 在琴键上涂抹少量石墨（1-2 克，足以覆盖表面）。
• 将钥匙插入锁芯并插入/拔出 5 至 6 次。
• 顺时针/逆时针转动钥匙 3-4 次，使石墨分布在气缸内。

HD系列润滑:

• 拔下钥匙并找到内转动轴（位于气缸后面）。
• 将石墨直接涂在轴上（使用小刷子到达狭窄的空间）。
• 插入钥匙并转动 4-5 次，使石墨散开。



5.3 防护罩：屏蔽室外联锁装置

对于户外变压器上的 HD 系列联锁装置，请使用 Kirk 的可选保护盖：

• 推-盖上（C 部分）：适用于-交通流量较少的区域；卡入气缸以防止碎片进入。
• 翻转-打开盖子（F 部分）：适用于-人流量较大的区域（例如经常接触的落地式变压器）；包括 LOTO（上锁-挂牌）规定，以在维护期间固定盖子。



5.4 常见问题排查

症状	原因	解决方案
钥匙无法在锁芯内转动	污垢/碎片堆积	用石墨润滑；将压缩空气吹入气缸。
螺栓无法伸出/缩回	螺栓弯曲或联锁装置未对准	检查螺栓是否弯曲；如果需要，重新调整联锁装置。
过早地陷入关键陷阱	机柜/开关未处于“安全位置”	检查联锁装置与设备的对齐情况（例如，机柜未完全关闭）。







Kirk Key 联锁装置适用于各种变压器类型-从住宅落地式装置到工业电力变压器。以下是最常见的应用程序以及详细的工作流程：

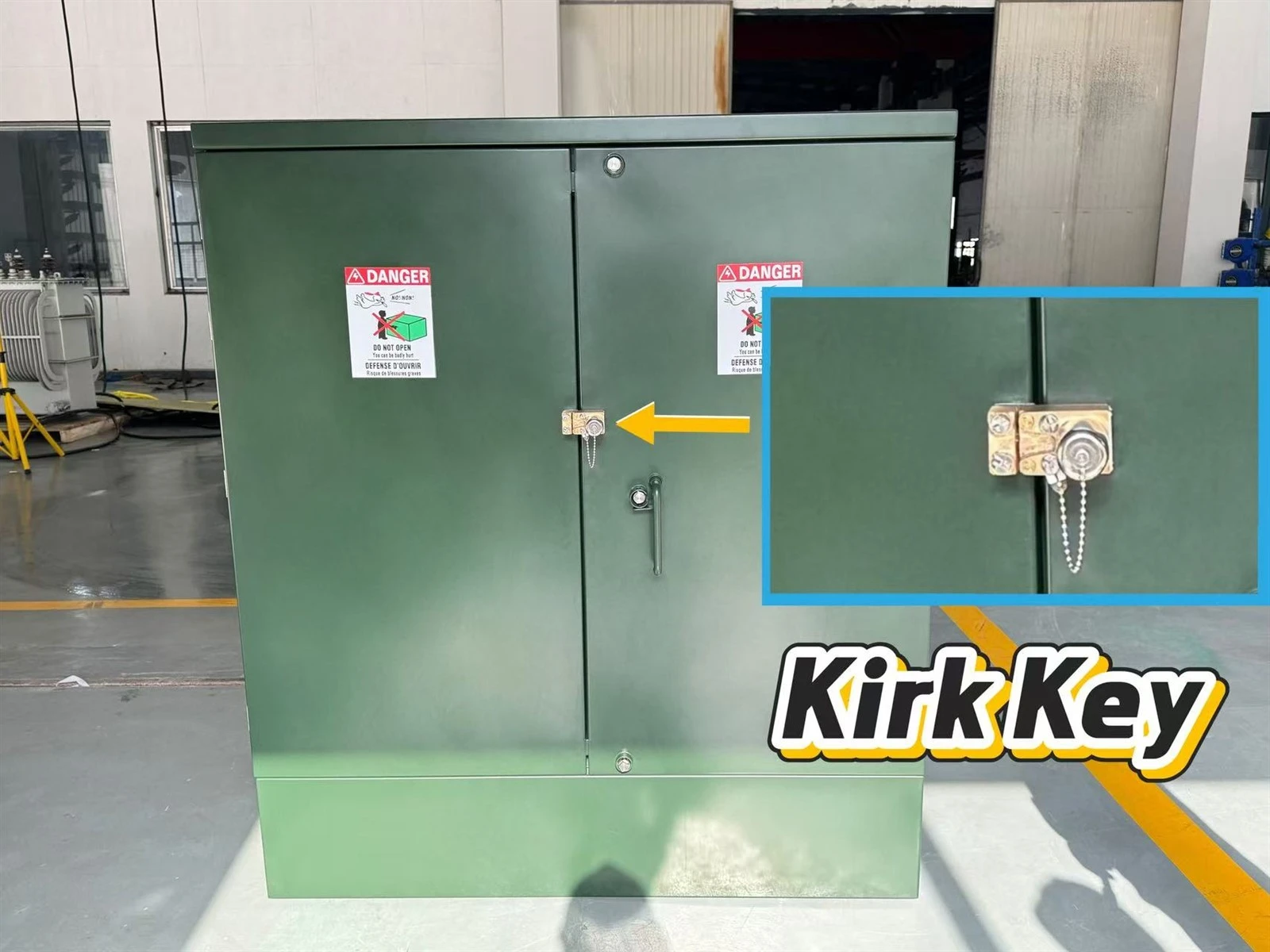

6.1 应用1：落地式变压器柜（住宅/商业）

• 目标：防止非授权人员（例如公用事业工人、承包商）打开带电机柜。-
• 设置： 上游公用开关（例如 12kV 负载断路开关）上有一个互锁装置，机柜上有一个互锁装置。
• 工作流程：如第 2 节所述，只有在打开实用开关（并释放钥匙）后才能访问机柜。这对于减少仪表检查或小型维护期间的电弧闪光风险至关重要。



6.2 应用2：负载断路开关（工业变压器）

目标：防止变压器次级电路中两个负载断路开关 (LBS) 并联运行（这会导致短路）。

设置：两个 HD 系列互锁装置（每个 LBS 上一个）通过共享密钥链接。

工作流程:

• 当 LBS A 关闭时，钥匙被卡在联锁装置中-LBS B 的联锁螺栓伸出，阻止其关闭。
• 要关闭 LBS B，操作员打开 LBS A，取回钥匙，并用它来缩回 LBS B 的螺栓，将钥匙困在 LBS B 的联锁中（阻止 LBS A 重新-关闭）。











选择正确的联锁装置需要使规格与变压器的环境、尺寸和操作需求保持一致。以下是一个-一步-选择过程：

7.1 第 1 步：确定系列（标清与高清）

使用此清单来决定：

因素	选择SD系列	选择高清系列
环境	室内/有遮蔽的室外（无直接雨水/盐分）	户外/沿海/工业（雨、盐、高温）
极端温度	<250°F (121°C)	>250 华氏度（121 度）至 700 华氏度（371 度）
腐蚀风险	低（干燥、清洁的空气）	高（水分、盐、化学物质）



7.2 步骤 2：选择螺栓长度

螺栓长度取决于联锁装置和开关手柄/柜锁之间的距离。测量该间隙（称为“G”）并添加 1/8”以确保完全接触。变压器的常见长度：

1" (25.4mm)：薄型室内变压器柜。

1.5 英寸（38.1 毫米）：标准落地式变压器柜。

2" (50.8mm)：带有厚手柄的工业变压器开关设备。



7.3 第三步：选择气缸数量

• 1 缸：设置简单（1 个开关 + 1 柜）。
• 2–4 缸：具有两个开关的工业变压器（例如初级和次级LBS）。
• 5+ 气缸：具有多个安全点的回路馈电系统或变压器（使用长度公式：每个额外气缸 9.5" + 1.5"）。



7.4 步骤 4：添加辅助开关（如果需要）

对于需要远程监控的变压器（例如工业控制系统），增加辅助开关：

• SD系列：选项包括 2 N/O 1 N/C（A 部分）或 4 N/O 2 N/C（B 部分）。
• 高清系列：标准选项为 1 N/O（E 部分序列）；定制配置需要咨询柯克的销售团队。



7.5 第 5 步：确认合规性和认证

确保联锁符合当地标准：

• UL 认证（适用于北美）或 CSA 认证（适用于加拿大）。
• 符合 NFPA 70E 标准（电弧闪光安全）。
• 符合 IEC 62271-205（适用于国际部署）。









变压器是高风险资产-电弧闪光事件可能会导致严重伤害或死亡，而设备损坏可能会导致代价高昂的停电。 Kirk Key 联锁装置以其他安全装置无法做到的方式解决这些风险：

8.1 强制执行“无旁路”安全

与电子锁（在停电期间可能会失效）或挂锁（可能被切断或忽略）不同，Kirk Key 互锁依赖于物理机械动作-无法绕过该序列。例如，变压器柜上的挂锁可以用断线钳拆下，但 Kirk Key 联锁装置需要首先将上游开关断电。-



8.2 减少人为错误

NFPA 70E 报告称，70% 的电气事故源于人为错误（例如，打开带电柜）。 Kirk Key 联锁装置通过采取不安全的操作来消除这种情况物理上不可能-在系统安全之前，钥匙无法取回，门闩也无法缩回。



8.3 成本-长期有效-

虽然初始成本高于挂锁，但 Kirk Key 联锁可降低长期费用：-

减少与事故-相关的费用（医疗费、罚款、诉讼）。

减少变压器停机时间（不会因误操作而造成损坏）。

最少的维护（与更换故障电子锁相比，石墨润滑的-成本较低）。
