01 概述

1.1 项目描述

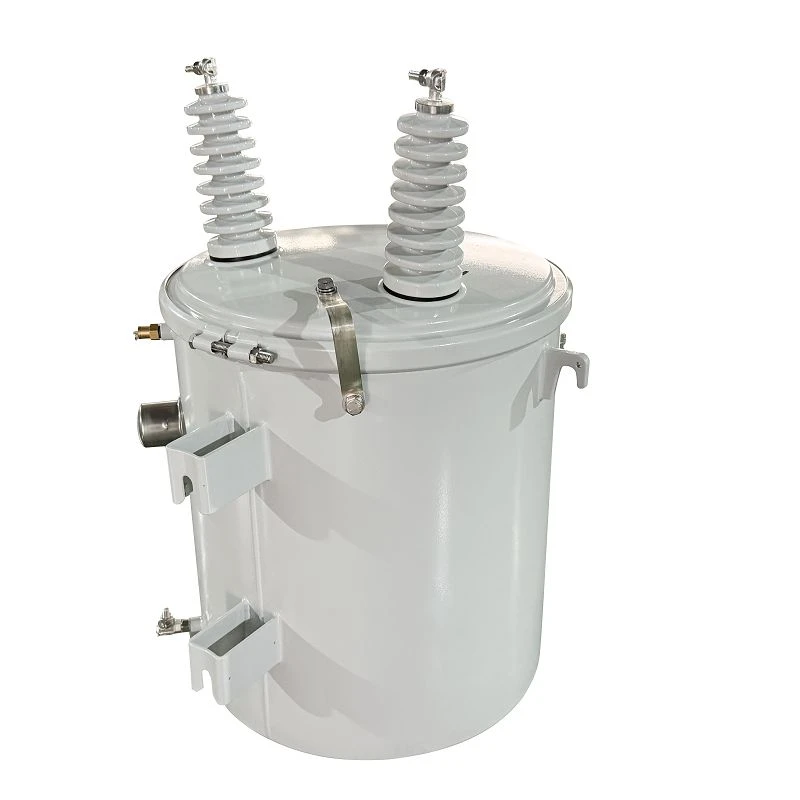

50 kVA 单-相杆-安装变压器具有 13.8 kV 初级电压和 120/240 V 次级电压。根据 IEEE C57.12.20 设计，适用于架空配电变压器。适用于北美13.8kV三相-三-线配电网。该变压器采用 ONAN 自然油冷却和矿物油绝缘。 Scotech 注重效率和空间优化，同时采用铝和铜绕组。极性为减法，矢量组为Ii0，保证配电网相序正确。性能亮点包括空载损耗为 0.14 kW，负载损耗为 0.527 kW，总损耗为 0.667 kW，满载效率为 98.97%。-阻抗为 2.86%，在典型配电变压器范围内。此外，变压器还配备了空载分接开关 (NLTC)，可将高电压从 14, 400 V 调整到 12, 540 V，以适应网络中的电压波动。-

1.2 技术规格

50kVA 单相柱上变压器规格和数据表

1.3 图纸

50kVA 单相盘式变压器图样和尺寸。

02 制造

2.1 核心

卷绕铁芯采用晶粒-取向硅钢，可最大限度地减少磁通路径的变形，从而提供出色的磁性能。该设计避免了磁饱和，确保负载变化下稳定运行。与传统的叠片铁芯相比，绕线结构降低了空载损耗和空载电流，同时还减少了振动和噪音。-空载电流。这些优点使得卷绕磁芯在配电系统中具有高能效和可靠性。-

2.2 绕线

高压绕组采用同心结构，采用纯度99.9%的电解铜线，漆包绝缘，保证导电率不低于100%IACS。隔热性能可达105度。低压绕组采用铝箔，可最大限度地减少涡流损耗，确保强大的机械完整性，并满足公用事业配电要求。



2.3 坦克

变压器油箱为密封圆筒结构，由低碳钢制成，表面涂层为RAL7035颜色。它的设计没有检查或维护孔，以确保完整性。使用可拆卸的圆顶盖进行访问。安装支架由最小厚度为 3.4 毫米的钢制成。端部弯曲并焊接到罐体上。这使得结构坚固耐用。



2.4 最终组装

1、绕线组装：将高压/低压绕组滑到叠片铁芯上，确保正确对齐和绝缘完整性。
2. 电气连接：将绕组引线连接到分接开关、套管和其他部件，然后固定并绝缘接头。
3. 芯-卷材干燥：将组装好的有源部分（铁芯+绕组）放入干燥箱中进行真空加热，除去水分。
4、水箱安装：将干燥的活性部件吊入罐中，将其牢固定位，并确保与罐壁适当绝缘。
5. 附件安装：安装套管、泄压阀和其他附件，然后检查是否泄漏。
6、注油沉降：在检查油位和介电强度之前，真空-填充绝缘油、脱气并静置。





03 测试

测试标准及例行测试

IEEE C57.12.20-2017：500 kVA 及以下架空配电变压器的 IEEE 标准；高电压，34500V及以下；低电压，7970/13 800YV及以下
IEEE C57.12.90-2021：液浸式配电、电源和调节变压器的 IEEE 标准测试代码
CSA C802.1-13 (R2022)：充液配电变压器的最低效率值


1. 电阻测量
2. 比率测试
3. 极性测试
4. 无负载损耗和无负载电流
5. 负载损耗和阻抗电压
6. 施加电压测试
7. 感应耐压测试
8. 绝缘电阻测量
9. 液浸变压器的压力泄漏测试
10. 油介电测试


测试结果

04 包装及运输

05 站点及总结

50 kVA 单-相杆-安装变压器适用于北美架空配电网络。采用ONAN油冷却，运行高效。铁芯由硅钢片绕制而成。绕组采用优质铜和铝。这提供了稳定的电压、低损耗和安静的运行。它有一个用于电压调节的空载分接开关。-水箱坚固且密封。它非常适合家庭和企业。 Scotech精心制作每台变压器。每个单元均符合国际标准。
