750 KVA 底座安装变压器回路馈电 - 13.2/0.48 KV |美国 2024

01 概述

1.1 项目描述

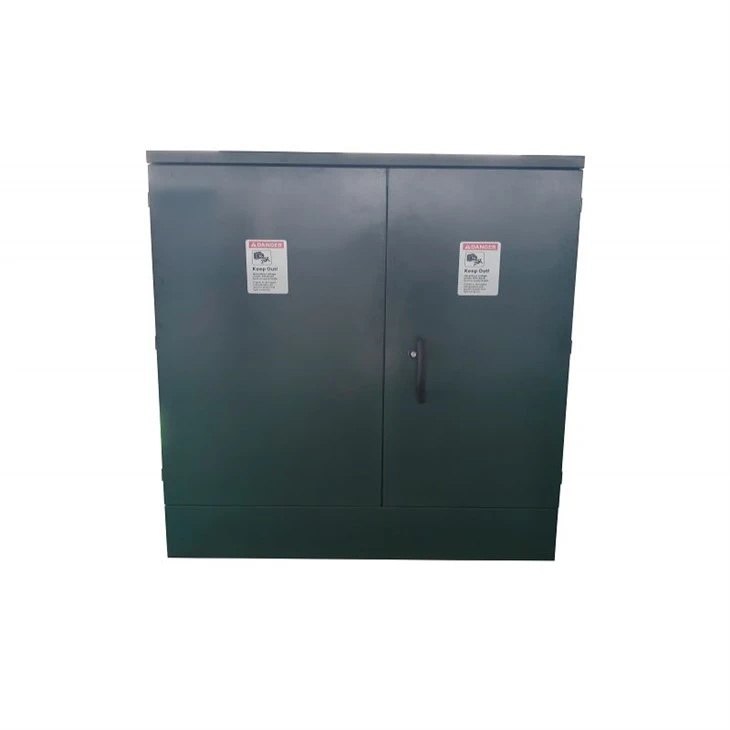

这款 750kVA 三相垫式变压器于 2024 年交付美国。它是根据 IEEE Std C57.12.34-2022 制造的，符合 DOE 2016 能效标准。效率为99.4%。它具有循环馈电和死角设计，可在工业和商业领域安全、轻松地使用。额定功率750kVA，一次电压13.2kV，二次电压0.48kV。该变压器已通过 UL 认证，符合美国安全标准。

阻抗为5.75%。空载损耗为1.05kW。-负载损耗为5.4kW。这些低损耗可以节省能源并提高性能。分接开关为无-负载类型 (NLTC)。电压调节范围为±2×2.5%。

铝绕组重量轻、坚固且有利于传热。它使变压器在负载下保持凉爽和稳定。 ONAN冷却系统使用天然油和气流来控制温度。

罐体由低碳钢制成，并涂有-防腐漆。它坚固且防漏-。死-前结构通过覆盖带电部件来保证用户的安全。环路馈电系统允许在一侧进行维护时连续运行，从而提高了电网的可靠性。
该变压器用于大型工业区、工厂和公用配电系统。它还适用于商业中心、数据设施和室外变电站。它在可靠性和安全性非常重要的情况下提供稳定、高效的电力。

1.2 技术规格

750kVA 三相盘式变压器规格和数据表

1.3 图纸

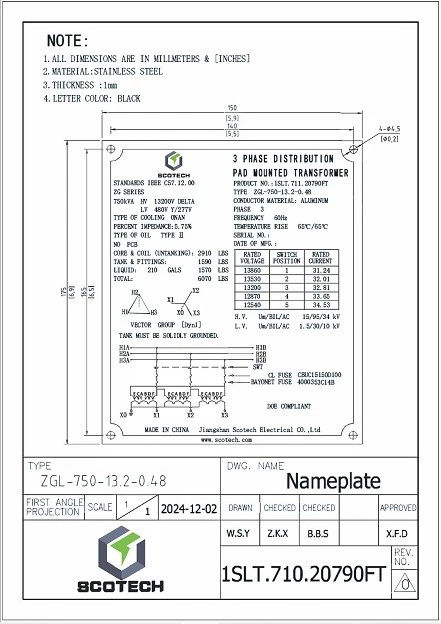

750kVA三相盘装变压器图纸及铭牌

02 制造

2.1 核心

2.2 绕线

2.3 坦克

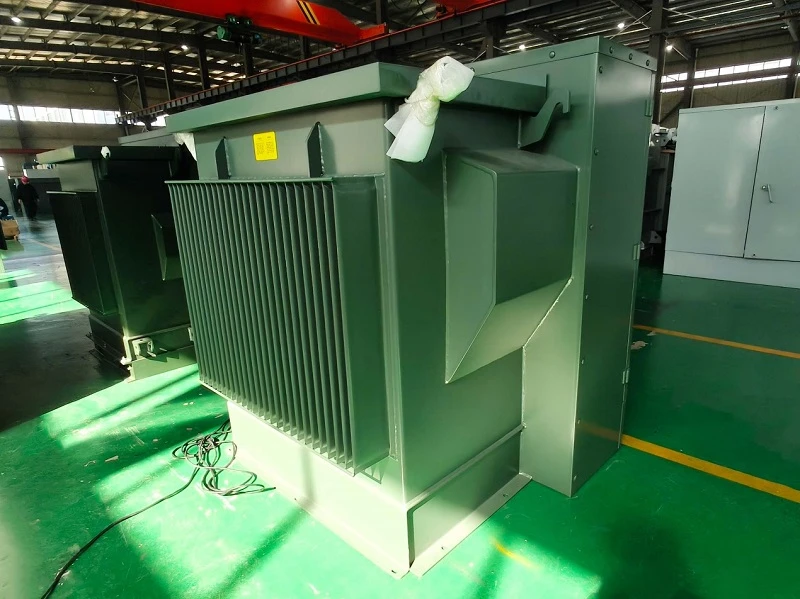

油箱由低碳钢制成。它采用带螺栓盖的密封设计。这种结构提供了强有力的支撑并防止漏油。 ONAN 冷却系统利用自然油流来散热。即使在高负载时，它也能保持变压器冷却。所有表面均经过防腐蚀涂层处理，延长了恶劣户外条件下的使用寿命。-



2.4 最终组装

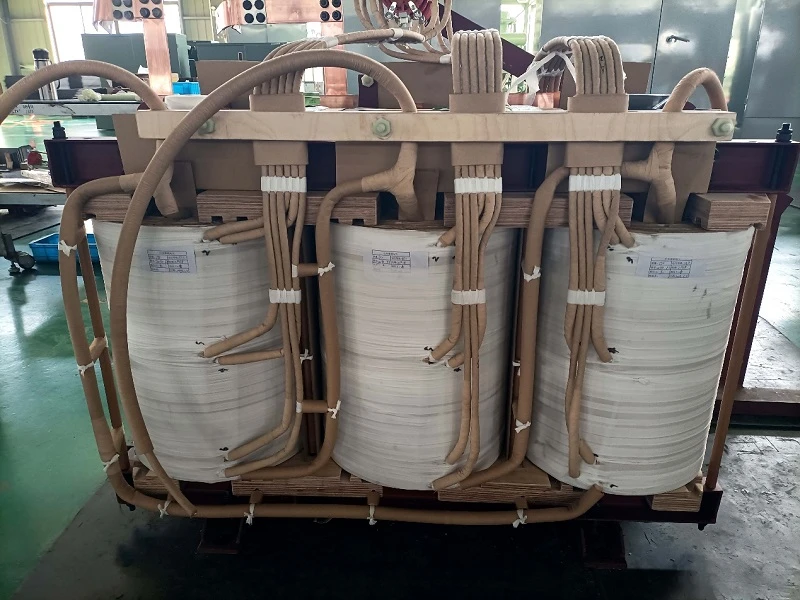

磁芯和线圈经过清洁、检查和精确对准，并支撑和夹紧铝绕组以确保稳定性。在罐装过程中，活性部件被放入干净的罐中，正确接地，并用绝缘支架固定。

高-和低压-电压套管、散热器、泄压阀、吊耳和断路分接开关等附件均已安装和密封。其他组件包括带 CLF 的卡口式保险丝、2- 位 LBOR 开关、液位计、压力真空计、表盘式温度计以及排水阀和取样阀，以实现安全操作和方便监控。

该装置采用真空-填充矿物油，确保适当的密封和油位。电阻、变比、相位关系、损耗、耐压、绝缘、泄漏和油介电测试等电气测试确保性能可靠并符合设计标准。

最后，对外部进行清洁、涂层和检查。在包装和交货前确认铭牌数据、端子标记和接线图的准确性。

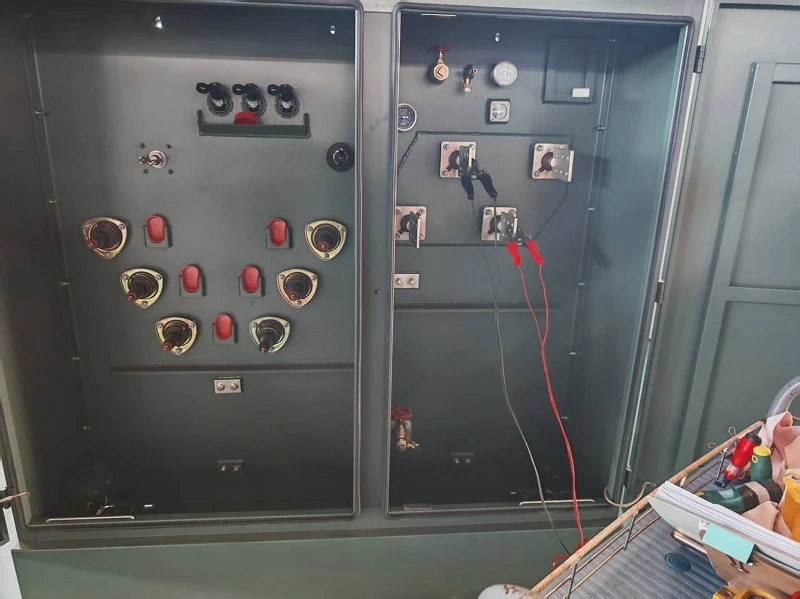

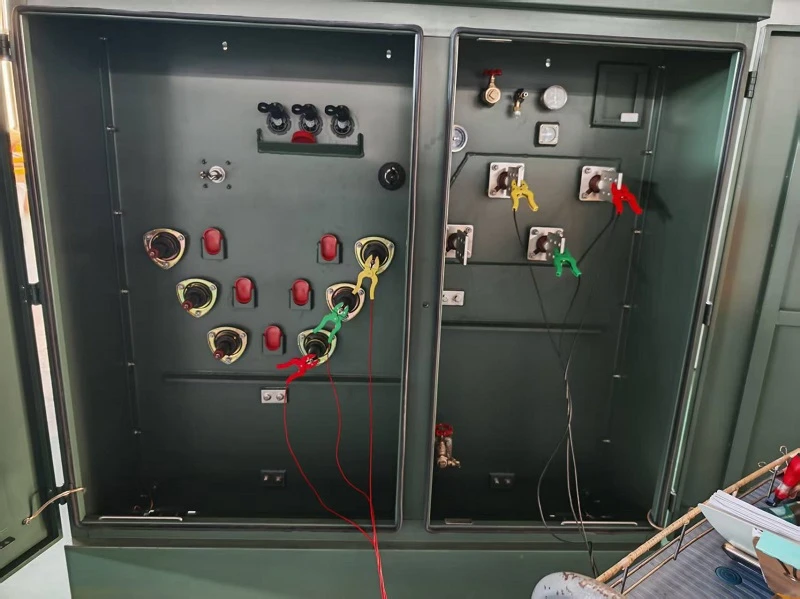

03 测试

检测标准

常规测试

1. 电阻测量
2. 比率测试
3. 相-关系测试
4. 无负载损耗和无负载电流
5. 负载损耗、阻抗电压和效率
6. 施加电压测试
7. 感应耐压测试
8. 液浸变压器的压力泄漏测试
9. 绝缘电阻测量
10. 油介电测试

04 包装及运输





05 站点及总结

Scotech 750kVA 垫式安装变压器环路馈电于 2024 年交付美国。其环路馈电和死-前端设计可确保安全、易于维护和连续运行。

变压器采用三-硅钢芯，具有低损耗、低噪声的特点。铝绕组性能强、传热好、使用寿命长。标准配件和附加配件包括套管、泄压阀、分接开关、带 CLF 的卡口式熔断器、2- 位 LBOR 开关、液位计、压力真空计、表盘式温度计以及排水阀和取样阀。

该变压器采用真空-填充矿物油，并通过了电阻、变比、相位关系、损耗、耐压、绝缘、泄漏和油介电性能的常规测试。 Scotech 变压器为现代三相配电网络提供可靠、-节能且经济-高效的电力。
