3000 kVA 板式变压器 - 23/0.38 kV |萨尔瓦多 2025

01 概述

1.1 项目概况及背景

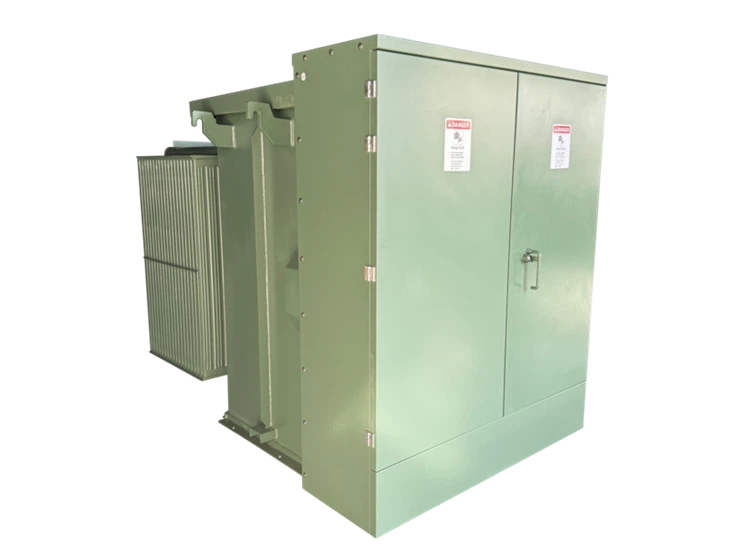

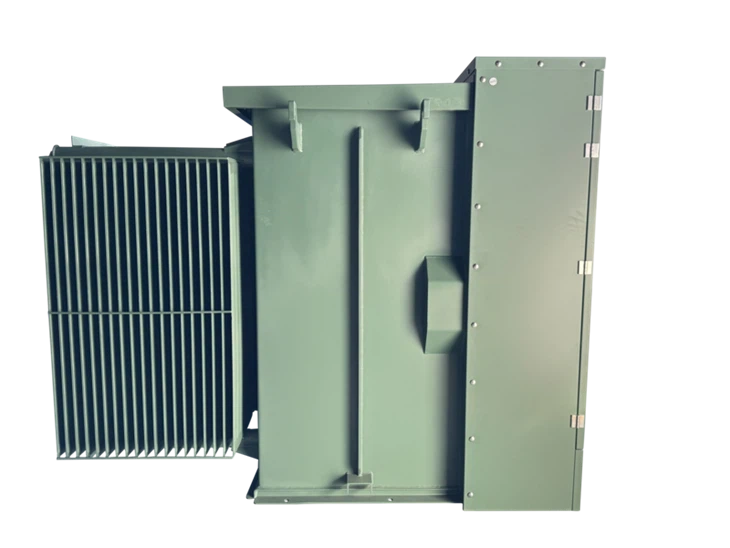

这台 3000 kVA 三相{1}}相板-安装变压器于 2025 年交付给萨尔瓦多，专为城市配电系统和大型-负载区域而设计。它是一款功能强大的装置，采用 ONAN 自然油循环冷却，旨在处理复杂的负载场景，同时保持可靠。该变压器具有安全功能和灵活的管理选项，使其成为一个强大的解决方案，即使在苛刻的条件下也能保持能量平稳流动。它不仅仅是一件设备-，它的设计目的是在一个简洁的封装中平衡性能、安全性和操作灵活性。

1.2 技术规格

3000 kVA 盘式变压器规格类型和数据表

1.3 图纸

3000 kVA 垫式变压器图纸和尺寸。

1.4 核心技术亮点

铜绕组和低-电压支撑支架

该变压器采用优质铜绕组，可提高导电性并减少能量损失。{0}}在低-电压侧，10-孔套管与坚固的支架相结合，确保即使在机械应力或振动的情况下，绕组也能牢固地固定到位。这种深思熟虑的设计提高了长期可靠性和稳定性，保持连接牢固，变压器在多年运行中平稳运行。

高性能-核心设计

该变压器采用三相-三-柱磁芯，可最大限度地提高磁效率，同时最大限度地降低损耗。每个相都有自己的垂直臂，允许磁通量无缝流动并减少噪音和振动。这不仅仅关乎能源效率-该结构还提高了运行可靠性，并保持变压器安静、稳定和高效，无论负载如何。

智能负载管理

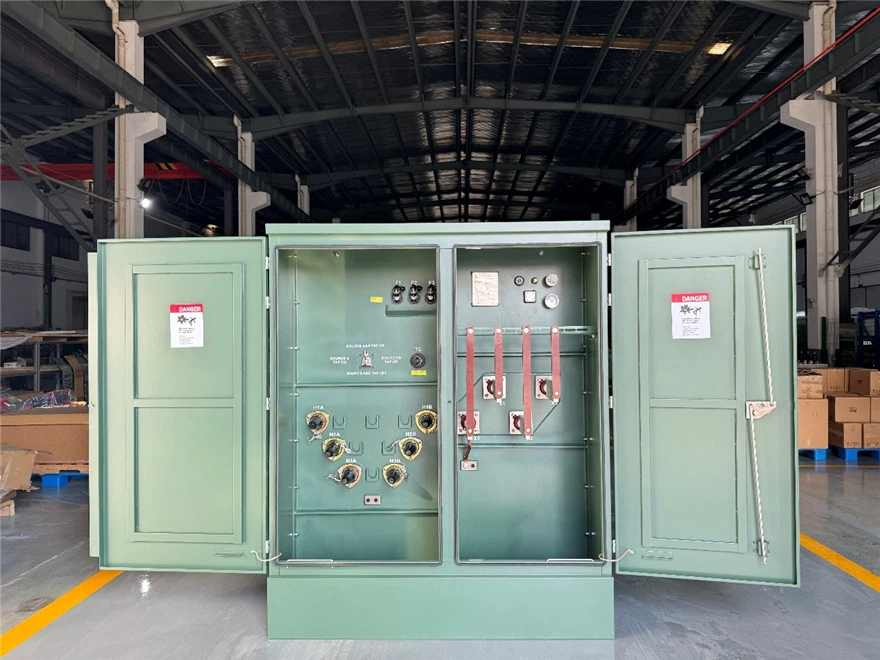

该变压器配备了四-位置负载断路开关，可以轻松适应不断变化的负载需求。其内置的-卡口式保险丝和 ELSP 保险丝提供额外的保护，防止过载和短路。 Dyn1向量组进一步确保与网络的平滑兼容性，同时保持安全、可靠的运行。这些功能共同为操作员提供了控制力和信心。

储罐和结构优化

油箱由高-强度低-碳钢制成，并涂有多层防腐层，可经受时间的考验。-自动焊接确保气密密封和结构稳定性，而储罐的尺寸和设计经过定制以优化散热。从材料选择到涂层，每一个细节都是为了让变压器保持凉爽、耐用且无故障运行。-

02 制造

2.1 核心

该变压器采用三相-三-柱磁芯设计，显着增强了磁性能和整体运行效率。由于每个相专用于单独的垂直臂，该配置大大减少了磁芯损耗，同时实现了无缝磁通量传播。除了提高能量转换效率和增强系统可靠性之外，这种结构布置还可以减轻整个运行生命周期中的声发射和机械振荡。

2.2 绕线

绕组设计：每相包含多个绝缘线圈，匝数可根据精确规格进行调节，以实现所需的电压比。连接布局包括两种主要方案：星形 (Y) 配置，其中每个绕组的一端汇聚在共享中性节点-，使其成为需要中性连接的系统的最佳选择-；以及三角形 (Δ) 布置，通过将一相的终止与下一相的启动相连接，将绕组连接在闭合串联环路中，使其非常适合高-功率场景。至于绝缘，集成了聚酯薄膜和环氧树脂等高级材料，以提供强大的电气隔离，防止短路并通过抑制功耗来提高效率。

2.3 坦克

该变压器的油箱采用高-拉伸低碳-碳钢制成，拥有经过特殊处理的表面，可最大限度地提高涂层附着力，而整个组件均采用自动化焊接工艺，以确保均匀的焊接质量和气密密封的可靠性。为了增强长期耐用性，其内壁涂有多层防腐蚀涂层，并且油箱的尺寸参数和结构几何形状经过量身定制，-旨在满足变压器的特定额定值要求-，从而进一步实现高效的热调节和最佳的散热。-

2.4 最终组装

在铁芯和绕组经过精确组装和安装后-所有互连均经过正确性验证-，油箱被牢固固定并充满指定等级的绝缘液。接下来，严格按照安全协议执行高压-和低压-电压侧的电气端子，最后集成必要的配件：温度传感器、泄压阀和油位指示器等。

03 测试

04 包装及运输

05 站点及总结

我们的三相垫式变压器旨在满足配电性能、可靠性和安全性的最高标准。这些变压器配备了先进的技术和坚固的结构，可确保高效的电源管理，同时最大限度地减少对环境的影响。无论是住宅、商业还是工业应用，我们的变压器都能为您的能源需求提供可靠的解决方案。选择我们的三相板式变压器，以获得无与伦比的质量和服务，帮助您充满信心地为未来供电。
