800 KVA 低压干式变压器-6.6/0.55 KV |南非 2025

01 概述

1.1 项目描述

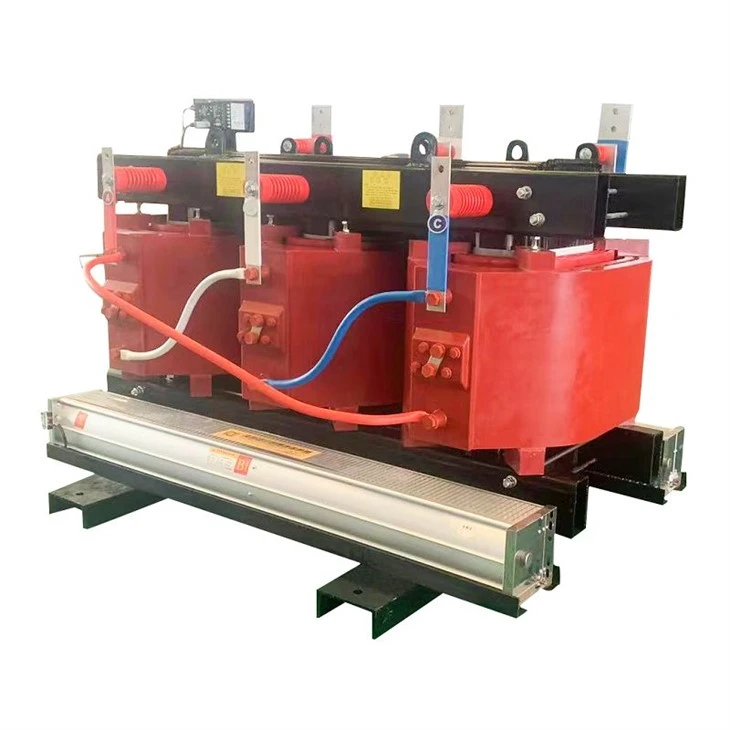

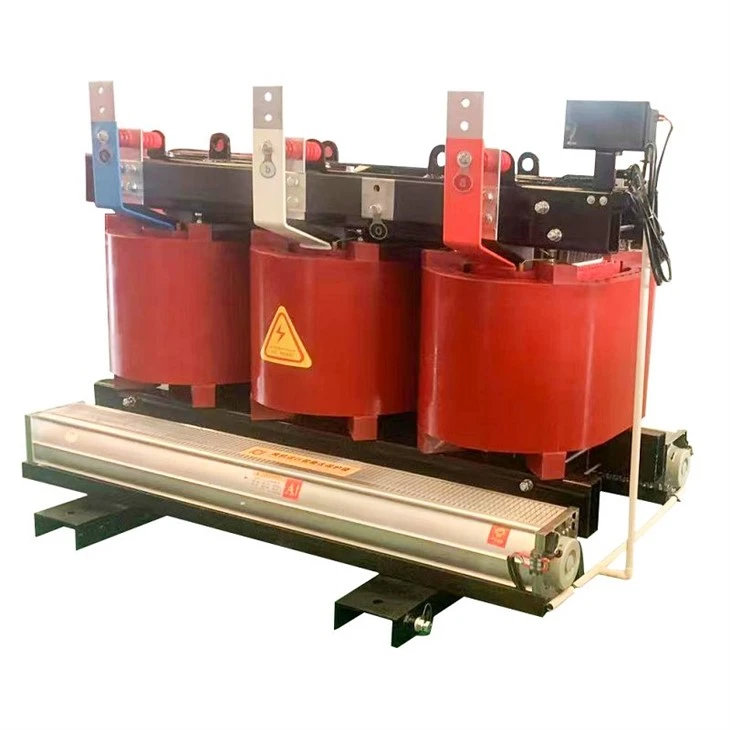

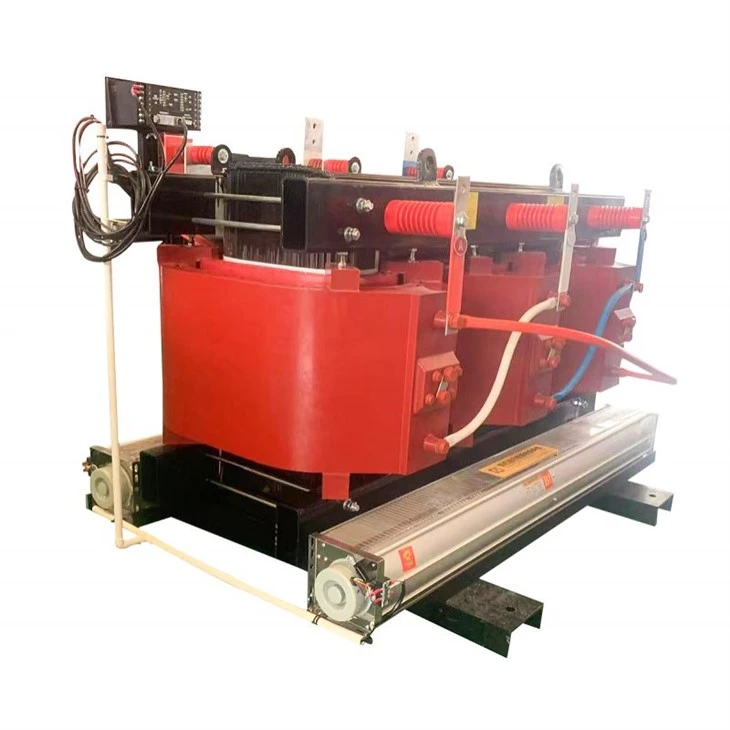

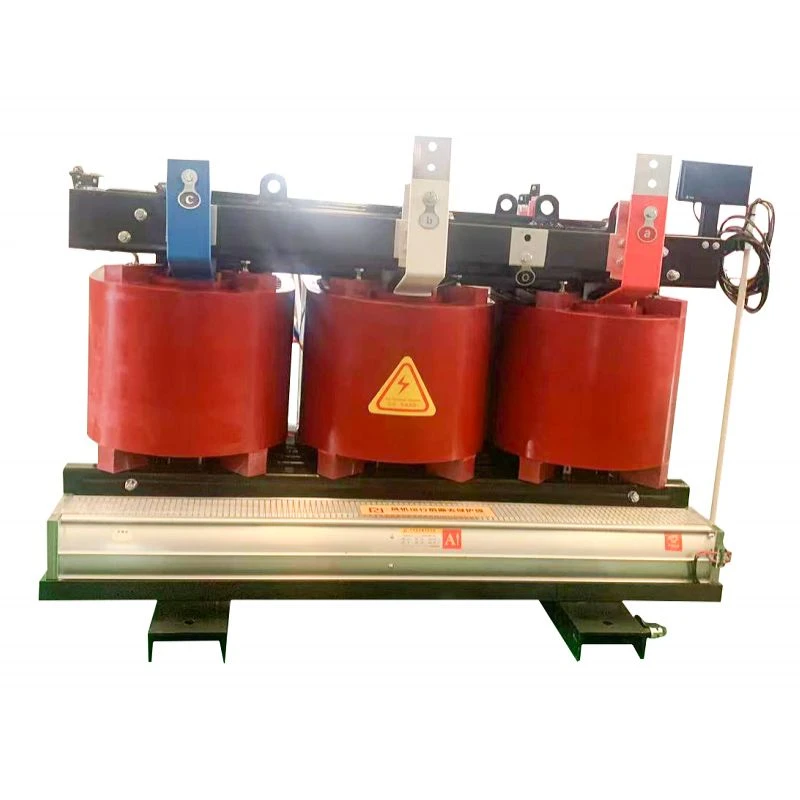

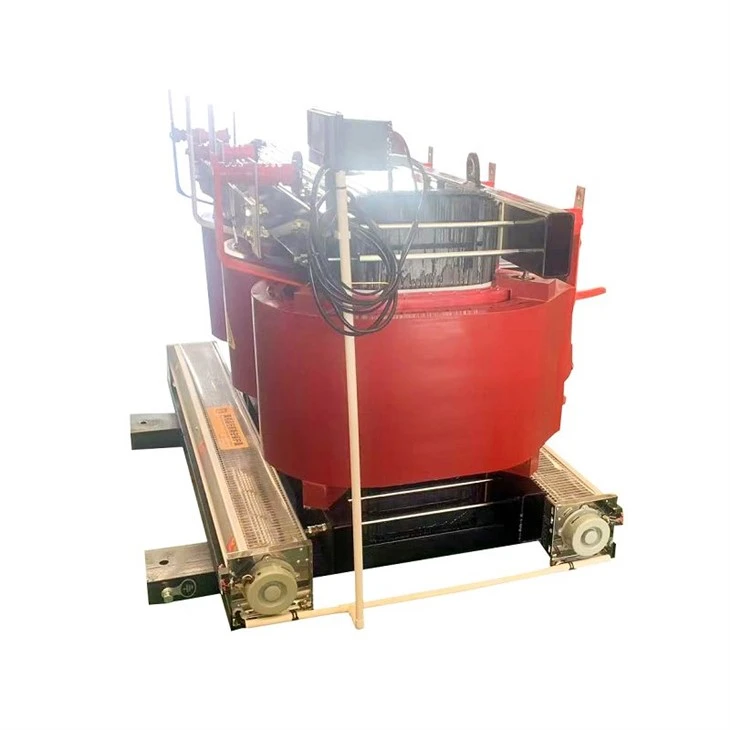

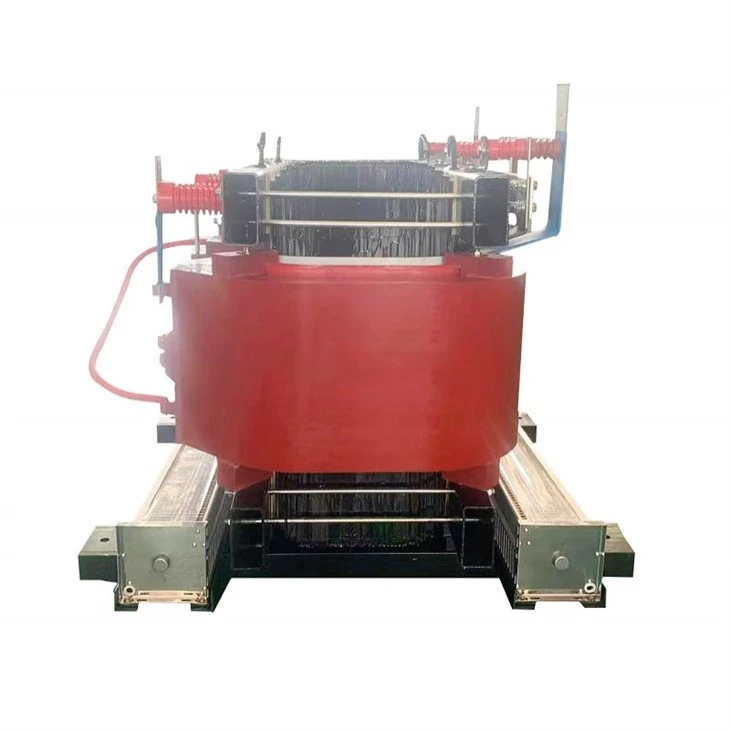

800kVA浇注线圈干式变压器于2025年交付南非。变压器额定功率为800kVA，采用KNAN/KNAF冷却。初级电压为6.6 kV，分接范围为±2*2.5%（NLTC），次级电压为0.55 kV，它们形成了Dyn11矢量组。

在当今世界，业务连续性、安全性和能源效率至关重要，铸造线圈干式变压器是现代配电系统的基石。-型变压器。这些变压器专为实现最大可靠性而设计，让您高枕无忧。其阻燃的-环氧树脂-封装设计消除了火灾隐患，可以直接在关键负载附近安全安装，从而节省宝贵的空间并降低安装成本。

我们的铸造线圈变压器注重可持续性和低总拥有成本，采用高效设计，可最大限度地减少能源损失，从而节省大量运营成本。{0}}它们几乎不需要维护，能够承受最恶劣的工业条件，确保您最重要的运营-从制造工厂和可再生能源项目到商业综合体和公共基础设施的不间断电力。选择铸造线圈技术以获得更智能、更安全、更可持续的电力解决方案。

1.2 技术规格

800 kVA 浇注线圈干式变压器规格和数据表

1.3 图纸

800 kVA 树脂浇注干式变压器图纸和尺寸。

02 制造

2.1 核心

铁芯经过精心设计，可在低磁通密度下运行，显着降低-空载损耗并确保安静的性能。为了防止涡流路径，薄叠片分别涂有绝缘层。堆叠后，磁芯牢固粘合并在单点牢固接地，消除了循环电流的风险，确保安全、可靠和节能-运行。

2.2 绕线

对于浇注线圈干式变压器绕组，导体有序排列并首先用玻璃纤维材料绝缘，然后用耐热环氧树脂混合物真空压力浇注。固化后的绕组形成紧凑、坚固的绝缘系统，不仅具有高介电强度和导热性，可有效散热，而且具有很强的抗-污染和-腐蚀能力，适用于各种室内外应用。



2.3 最终组装

对于铸造线圈干式变压器组装，首先将铁芯定位牢固。然后将预制绕组组装到铁芯上，并用绝缘组件固定其位置。-在绕组和外部端子之间进行引线连接，并集成冷却系统（如轴流风扇）。然后连接外壳，并进行-组装后检查-，包括绝缘电阻和匝数比测试-，以确认设备的完整性和性能。





03 测试

800kVA-6.6/0.55kV浇注线圈干式变压器测试符合IEC 60076-1、60076-3和60076-11标准，常规项目包括：绕组电阻测量（不平衡率小于或等于2%）、电压比/相移检查（Dyn11，偏差±1/10）、短路阻抗/负载损耗和空载损耗/电流试验、外加电压试验（高压20kV/60s、低压5kV/60s）、感应耐压试验（1.1kV、150Hz、40s）、局部放电试验（最大小于或等于10pC）；所有测量值均符合要求，得出“通过”结论。

04 包装及运输

4.1 包装

对于铸造线圈干式变压器，木箱包装的特点是角部加固，板条箱外部有钢带。在内部，定制的木质支架用于与变压器底座对齐，泡沫缓冲垫填充了主体和板条箱之间的间隙，并添加了密封的防尘-防尘层-，适合在长途-长途或重载-运输过程中固定设备。



4.2 运输

对于浇注线圈干式变压器，按照到岸价格条款安排运输至德班港。将木制-包装好的变压器装入集装箱；卖方承担海运费并购买承保基本风险的海上货物保险。将安全运至德班港，卖方装船后即履行交货义务。



05 站点及总结

我们的铸造线圈干式变压器将先进的铸造线圈技术与干式-型结构的固有安全性相结合，满足了稳定、低-风险配电的关键需求。它非常适合油-不切实际的环境，在恶劣或敏感的环境中表现出色，同时满足全球性能基准。它不仅仅是一个组件，还是您的电力基础设施的稳定支柱-，以质量为后盾，支持您的长期-运营。
